Кронштейн 210мм (AS 15 21 FT) | 6421350 OBO Bettermann

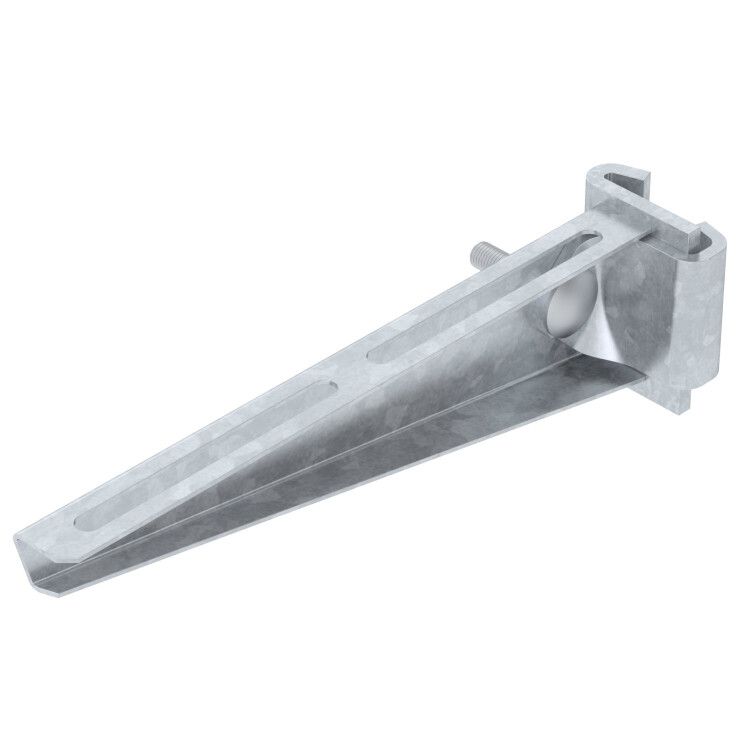

Кронштейн 210 мм (AS 15 21 FT) стальной оцинкованный - это надёжный опорный элемент для крепления кабельных лотков шириной до 200 мм на I-образные стойки. Продукт от OBO BETTERMANN с артикулом AS 15 21 FT предназначен для длительной эксплуатации в сложных условиях производства, химических объектах и прибрежных зонах с умеренной коррозионной активностью.

Назначение и область применения

Кронштейн 210 мм (AS 15 21 FT) стальной оцинкованный используется для монтажа кабельных лотков на вертикальные I-образные стойки. Подходит для систем прокладки силовых и контрольных кабелей в промышленных помещениях, на заводах, в электроустановках, а также в зданиях с повышенными требованиями к долговечности и безопасности.

Области применения: производственные цеха, химические и нефтегазовые объекты, прибрежные территории с низкой солевой нагрузкой, объекты ЖКХ, энергетика, транспортная инфраструктура.

Технические характеристики

• Тип: опорный кронштейн, сварной, зажимного типа
• Размер: 210 мм - расстояние между точками крепления лотка
• Несущая способность: 1,5 кН (эквивалентно около 150 кг)
• Ширина совместимого лотка: до 200 мм
• Материал: сталь оцинкованная, покрытие - горячий цинк по ГОСТ Р 9.307-89
• Толщина цинкового слоя: 60–85 мкм
• Угол установки: 90° - обеспечивает жёсткую перпендикулярную фиксацию
• Перфорация: отверстия под крепёж M6 для фиксации лотка
• Огнестойкость: соответствует классам E45–E90 по ГОСТ Р 53316-2009 (зависит от типа кабеля)
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69 - рабочий температурный диапазон от –70 C до +45 C
• Сейсмостойкость: выдерживает нагрузки до 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Кронштейн 210 мм (AS 15 21 FT) стальной оцинкованный совместим с лотками шириной до 200 мм, имеющими стандартную перфорацию под болты M6. Крепится к I-образным стойкам за счёт зажимной конструкции - не требует сварки на месте монтажа.

Для установки:

• Закрепите кронштейн на I-стойке с помощью болтов или шпилек, указанных в документации стойки;
• Выровняйте уровень кронштейнов по всей трассе;
• Зафиксируйте лоток через перфорированные отверстия болтами M6 с гайками и шайбами;
• Не допускайте перекосов - они снижают несущую способность.

Безопасность и стандарты

Кронштейн 210 мм (AS 15 21 FT) стальной оцинкованный сертифицирован по следующим нормативам:

• ГОСТ 52868-2007 - требования к несущей способности и прочности кронштейнов
• ГОСТ Р 9.307-89 - технология горячего цинкования
• ГОСТ 15150-69 - климатическое исполнение УХЛ-1
• ГОСТ Р 17516.1-90 - сейсмическая устойчивость до 9 баллов
• ГОСТ Р 53316-2009 - огнестойкость E45–E90

Эти стандарты обеспечивают соответствие требованиям промышленной безопасности и противопожарной защиты.

Преимущества

• Высокая механическая прочность - выдерживает нагрузки до 150 кг на один кронштейн
• Долговечность благодаря горячему цинкованию - защита от коррозии на десятилетия
• Устойчивость к экстремальным температурам - работает даже в холодильных камерах и нагреваемых зонах
• Сейсмостойкость - безопасен в регионах с высокой сейсмической активностью
• Огнестойкость - сохраняет целостность при воздействии открытого пламени до 90 минут
• Простота монтажа - зажимная конструкция позволяет быстро закрепить на I-стойке без дополнительных инструментов

Ограничения применения

Кронштейн 210 мм (AS 15 21 FT) стальной оцинкованный не рекомендован для:

• Прямого контакта с морской водой или соляными туманами с высокой концентрацией - риск коррозии увеличивается
• Монтажа на нестандартные или повреждённые I-стойки - возможна потеря несущей способности
• Использования с лотками шириной более 200 мм - нарушается равномерность нагрузки
• Агрессивных химических сред с pH ниже 4 или выше 10 - требуется проверка совместимости с материалом

Примеры использования

• Фиксация кабельных лотков в цехах металлургического завода с высокой влажностью и температурными колебаниями
• Прокладка кабелей управления на нефтеперекачивающей станции в зоне с частыми перепадами температур
• Монтаж системы связи в административном здании в сейсмически опасном регионе
• Установка лотков в теплицах с искусственным освещением и высокой влажностью воздуха

Практические советы

• При проектировании трассы учитывайте шаг между кронштейнами - максимальное расстояние не должно превышать 1,5 метра при максимальной нагрузке
• Для длинных участков используйте компенсационные элементы - термическое расширение металла может вызвать напряжение
• Проверьте совпадение перфорации лотка и отверстий кронштейна перед затяжкой болтов - не допускайте принудительной сборки
• При использовании в местах с высокой влажностью дополнительно смазывайте резьбу M6 антикоррозийной paste
• При замене старых кронштейнов - всегда выбирайте аналогичную модель AS 15 21 FT от OBO BETTERMANN для сохранения проектной несущей способности
