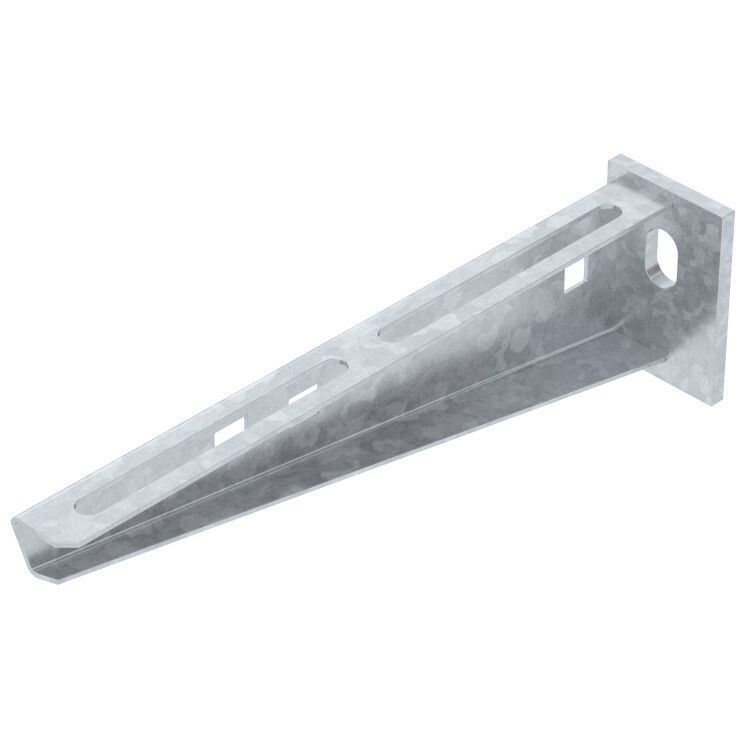

Кронштейн с опорной траверсой основание 200 мм сталь FT - 6420680 OBO Bettermann AW 15 21

Кронштейн с опорной траверсой AW 15 21 FT от OBO Bettermann предназначен для надёжного крепления кабельных лотков на стене или опорной поверхности. Выполнен из стали с горячим цинкованием, выдерживает нагрузки до 1,5 кН и рассчитан на длительную эксплуатацию в сложных условиях.

Назначение и область применения

Кронштейн с опорной траверсой AW 15 21 FT используется для монтажа кабельных лотков шириной до 200 мм. Подходит для установки в производственных помещениях, химических объектах и прибрежных зонах с умеренной солевой нагрузкой. Применяется там, где требуется высокая механическая прочность и долгий срок службы - например, на заводах, в подстанциях, в системах автоматизации.

Технические характеристики

• Несущая способность: 1,5 кН (эквивалентно около 150 кг)
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина цинкового слоя 60–85 мкм
• Угол между кронштейном и опорной пластиной: 90°
• Основание: 210 мм
• Перфорация для крепления лотка: под болты М6
• Перфорация для крепления к стене: под болты М10
• Огнестойкость: соответствует классам E45–E90 по ГОСТ Р 53316-2009 (зависит от типа кабеля)
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69, рабочий температурный диапазон от –70 C до +45 C
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 30 лет при правильной эксплуатации

Совместимость и монтаж

Кронштейн AW 15 21 FT совместим с кабельными лотками шириной до 200 мм, имеющими стандартную перфорацию под М6. Для монтажа используются анкерные болты или обычные болты М10, закрепляемые в стене или несущей конструкции. Крепление выполняется через предварительно просверленные отверстия - не требует специальных инструментов. Рекомендуется использовать только качественные крепёжные элементы, соответствующие заявленным нагрузкам. Настенный и опорный тип позволяет гибко адаптировать установку под существующую инфраструктуру.

Безопасность и стандарты

Изделие сертифицировано по российским нормам: ГОСТ 52868-2007 (для несущих конструкций), ГОСТ Р 9.307-89 (центровка покрытия), ГОСТ Р 53316-2009 (огнестойкость), ГОСТ 15150-69 (климатические условия), ГОСТ Р 17516.1-90 (сейсмическая устойчивость). Горячее цинкование обеспечивает защиту от коррозии даже в агрессивной среде. Соответствие стандартам гарантирует безопасность при использовании в промышленных объектах.

Преимущества

• Высокая несущая способность - подходит для тяжёлых кабельных трасс
• Цинкование методом горячего погружения даёт равномерное и долговечное покрытие
• Огнестойкость повышает безопасность в случае возгорания
• Сейсмостойкость 9 баллов делает изделие пригодным для регионов с повышенной сейсмической активностью
• Работает в экстремальных температурах - от –70 C до +45 C
• Простая установка благодаря стандартизированной перфорации

Ограничения применения

Не рекомендуется применять в зонах с постоянным воздействием морской соли (высокая концентрация хлоридов) - хотя цинкование защищает, длительное воздействие солевых осадков может снизить срок службы. Также не следует использовать для крепления лотков шириной более 200 мм - это нарушит распределение нагрузки. Не предназначается для наружной установки под открытым небом без защиты от прямого дождя и UV-излучения - хотя материал устойчив, внешние факторы могут ускорить старение покрытия.

Примеры использования

• Крепление лотков с силовыми кабелями на производственном участке цеха
• Монтаж кабельных путей в химическом производстве с риском коррозии
• Фиксация лотков в подземных технологических каналах с колебаниями температуры
• Установка в сейсмоактивных регионах - заводы, энергообъекты
• Обустройство кабельных трасс в прибрежных промышленных зонах с умеренным уровнем соли

Практические советы

• Проверьте посадочные отверстия на соответствие диаметрам болтов М6 и М10 перед монтажом - не используйте саморезы вместо болтов
• При монтаже на бетон используйте анкерные болты с проверенной несущей способностью - не меньше 1,5 кН
• Для максимальной долговечности избегайте контакта с кислотами и щелочами - даже цинкованная сталь может подвергнуться химическому воздействию
• При необходимости замены - кронштейн AW 15 21 FT легко демонтируется и заменяется аналогичным элементом из серии LKS
• Артикул AW 15 21 FT и штрих-код 6420680 позволяют точно идентифицировать продукт в каталогах OBO Bettermann - сохраняйте эти данные при заказе запчастей
