Кронштейн 110мм (AW 15 11 FT) | 6420656 OBO Bettermann

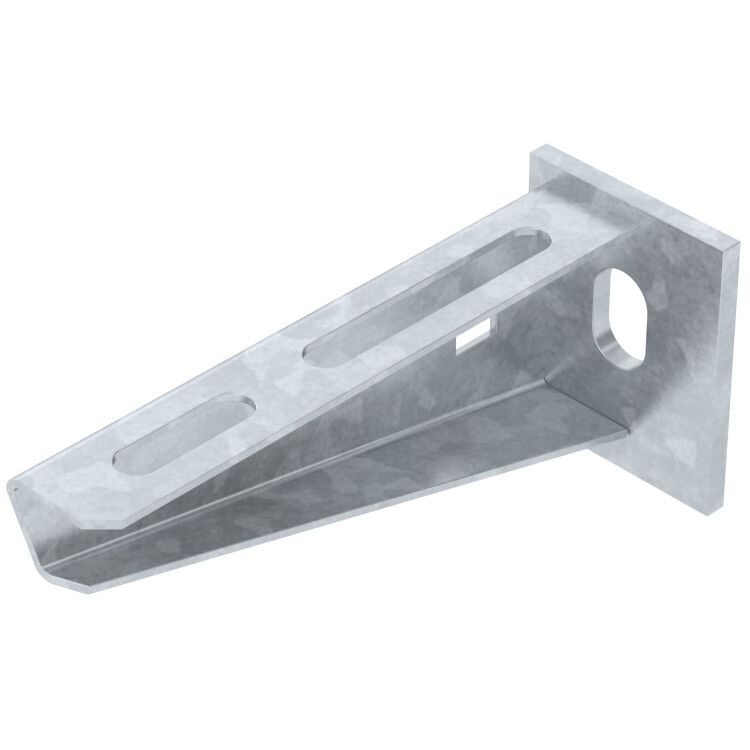

Кронштейн 110 мм с опорой, сталь горячеоцинкованная от OBO Bettermann (арт. AW 15 11 FT / 6420656) предназначен для надежного крепления кабельных лотков на стенах и опорных поверхностях в условиях повышенной влажности, агрессивной среды и широкого температурного диапазона.

Назначение и область применения

Кронштейн 110 мм с опорой используется для монтажа кабельных лотков шириной до 100 мм. Подходит для установки в производственных помещениях, химических цехах, на объектах энергетики и в прибрежных зонах с умеренной солевой нагрузкой. Применяется там, где требуется долговечная, огнеупорная и коррозионностойкая система крепления.

Технические характеристики

• Несущая способность: 1,5 кН (эквивалентно около 150 кг)
• Высота кронштейна: 110 мм
• Угол между стеновой и опорной пластиной: 90°
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Перфорация для крепления лотка: под болты М6
• Перфорация для крепления к стене: под болты М10
• Огнестойкость: класс E45–E90 (зависит от типа кабеля, соответствует ГОСТ Р 53316-2009)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69, рабочий диапазон температур от –70 C до +45 C
• Срок службы: не менее 30 лет при правильной эксплуатации

Совместимость и монтаж

Кронштейн совместим с кабельными лотками шириной до 100 мм, имеющими стандартную перфорацию под болты М6. Для монтажа используются анкерные болты или обычные болты М10 с гайками и шайбами. Крепление выполняется через предварительно просверленные отверстия в стене из бетона, кирпича или металлической конструкции. Рекомендуется использовать комплектующие того же производителя - OBO Bettermann - для обеспечения расчетной несущей способности.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 52868-2007 (системы кабельных лотков)
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367/23/2023)
• Подтверждена огнестойкость по ГОСТ Р 53316-2009
• Сертифицирован для работы в зонах с высокой коррозионной активностью

Преимущества

• Горячее цинкование обеспечивает длительную защиту от коррозии даже при постоянном контакте с влагой
• Высокая несущая способность позволяет применять кронштейн для тяжелых кабельных систем
• Огнестойкость повышает безопасность при возгорании кабелей
• Сейсмостойкость делает изделие подходящим для регионов с риском землетрясений
• Работает в экстремальных температурах - от минус 70 до плюс 45 градусов

Ограничения применения

• Не рекомендуется для использования в морских портах и зонах с высокой концентрацией соли в воздухе - возможна ускоренная коррозия
• Не предназначены для крепления массивных трубопроводов или оборудования весом более 150 кг
• Не следует использовать в качестве основания для динамически нагруженных конструкций (вибрационное оборудование без демпфирования)
• Требуется соблюдение минимального расстояния между точками крепления - не более 1,5 м при максимальной нагрузке

Примеры использования

• Крепление кабельных лотков в цехах АЭС и тепловых электростанциях
• Монтаж проводки в химических производствах с агрессивной средой
• Фиксация силовых трасс в холодильных комплексах и логистических терминалах
• Установка в подземных переходах и тоннелях с высокой влажностью

Практические советы

• При монтаже используйте болты М10 с плоскими и пружинными шайбами - это снижает риск ослабления крепления при вибрациях
• Проверьте соответствие шага перфорации лотка и кронштейна перед сборкой - отклонение может потребовать доработки
• Для продления срока службы в местах с частыми перепадами температур проверяйте целостность цинкового покрытия после первого года эксплуатации
• Кронштейн 110 мм с опорой, сталь горячеоцинкованная от OBO Bettermann можно комбинировать с другими элементами серии LKS - все детали взаимозаменяемы
• Артикул AW 15 11 FT является официальным кодом производителя; при заказе указывайте именно его, чтобы избежать замены аналогами
