Консоль с опорой ML облегченная осн.100 горячеоцинкованная | BBL4010HDZ DKC ДКС

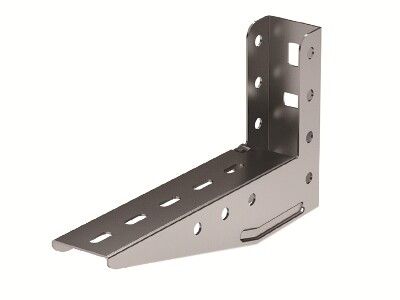

Консоль с опорой облегченная ML основание 100 мм, горячеоцинкованная от DKC (ДКС), артикул bbl4010hdz, предназначена для надежного крепления кабельных лотков шириной до 100 мм на стенах или в системах B5 Combitech. Изделие сочетает прочность, устойчивость к коррозии и совместимость с популярными комплектующими.

Назначение и область применения

Консоль используется для фиксации кабельных лотков в электромонтажных трассах. Подходит для установки в помещениях с повышенной влажностью, на производстве, в энергообъектах, транспортной инфраструктуре и других зонах с агрессивной средой. Применяется в системах, где требуется жесткая и долговечная поддержка кабельных путей.

Технические характеристики

• Ширина лотка: 100 мм - обеспечивает совместимость со стандартными лотками этой ширины;
• Несущая способность: 1,9 кН - выдерживает нагрузку до 190 кг равномерно распределённой массы;
• Толщина материала: 1,5 мм - гарантирует достаточную жёсткость без избыточного веса;
• Материал: сталь оцинкованная - базовая прочность с защитным слоем;
• Покрытие: горячее цинкование - устойчиво к механическим повреждениям и коррозии;
• Угол: 90° - позволяет монтировать лоток перпендикулярно поверхности стены;
• Климатическое исполнение: УХЛ(1,5) - работает при температуре от −50C до +40C, в условиях повышенной влажности и запыленности;
• Огнестойкость: да - не поддерживает горение, соответствует требованиям пожарной безопасности;
• Цвет: серый - единообразный внешний вид с другими элементами системы B5 Combitech.

Совместимость и монтаж

Консоль совместима с кабельными лотками шириной 100 мм и крепится:

• На стену через предварительно просверленные отверстия (крепёж не входит в комплект);
• В профили BPM-29 и BPL-29 - за счёт специальной формы крепёжной части;
• В наклонные подвесы BSV-29 - для монтажа под углом или на потолке.

Не требует сварки. Монтаж выполняется болтовым соединением. Для точного расположения рекомендуется использовать уровень и шаблоны от DKC.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам пожарной безопасности. Горячее цинкование снижает риск электрохимической коррозии, что важно для безопасной работы в условиях влажности и химических паров. Сертифицирована для использования в промышленных объектах.

Преимущества

• Высокая несущая способность - позволяет устанавливать длинные участки лотков без промежуточных опор;
• Горячее цинкование - продлевает срок службы в 2–3 раза по сравнению с обычным гальваническим покрытием;
• Жесткая конструкция - минимизирует прогиб даже при максимальной нагрузке;
• Совместимость с системой B5 Combitech - упрощает сборку и замену элементов;
• Огнестойкость - не распространяет пламя, не выделяет токсичных веществ при нагреве.

Ограничения применения

• Не предназначен для монтажа в местах постоянного контакта с открытым огнем или высокотемпературными поверхностями (>150C);
• Не следует применять в средах с концентрированными кислотами (например, HCl, H₂SO₄) - цинк может разрушаться;
• Запрещено использовать с лотками шириной более 100 мм - возможен перегруз и деформация;
• Не рассчитана на динамические нагрузки (вибрации, удары) - применяется только в стационарных трассах.

Примеры использования

• Поддержка кабельных лотков в цехах пищевой промышленности с частой мойкой оборудования;
• Фиксация силовых и сигнальных трасс в подземных тоннелях и насосных станциях;
• Монтаж в распределительных пунктах с высокой влажностью воздуха;
• Установка на стенах серверных комнат с использованием профилей BPM-29.

Практические советы

• Перед монтажом проверьте соответствие ширины лотка 100 мм - не используйте с лотками 80 мм или 120 мм;
• При креплении к стене используйте анкерные болты M8 или M10, в зависимости от типа основания (бетон, кирпич);
• Для вертикальных трасс шаг между консолями не должен превышать 1,5 метра - иначе возникнет провисание;
• При работе в агрессивной среде регулярно осматривайте покрытие - при появлении белых пятен (коррозии цинка) замените элемент;
• Консоль совместима с другими изделиями серии B5 Combitech - можно комбинировать с крышками, переходами и уголками без адаптеров.
