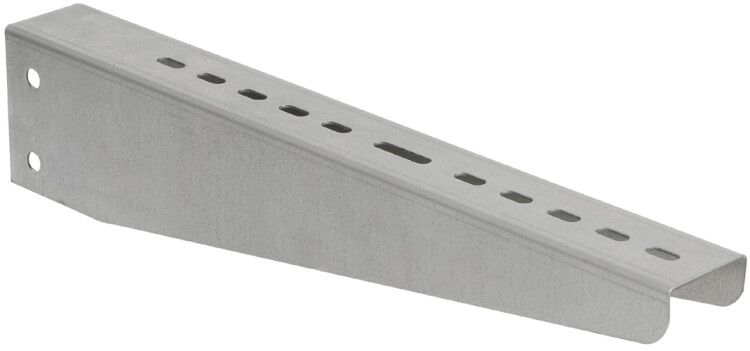

Кронштейн осн.100 сталь HDZ гор. оцинк. IEK CLP1CZ-100-M-HDZ

Кронштейн 100мм горячеоцинкованный сталь HDZ от IEK (ИЭК), артикул clp1cz-100-m-hdz, предназначен для надёжного крепления металлических лотков шириной до 100 мм к потолочным конструкциям. Продукт из серии CLP HDZ обеспечивает долговечную эксплуатацию в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Кронштейн 100мм горячеоцинкованный сталь HDZ используется для фиксации металлических лотков - как прокатных, так и проволочных - на потолках зданий. Он соединяет лоток с перфорированным профилем, обеспечивая устойчивую и равномерную нагрузку. Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, производственных цехах, энергообъектах, тоннелях и других местах, где требуется защищённая трассировка кабельных систем.

Технические характеристики

• Ширина лотка: 100 мм - оптимальна для лотков стандарта ГОСТ 14918-80;
• Материал: сталь - высокая прочность и жесткость;
• Защитное покрытие: горячее цинкование - антикоррозийная защита, устойчивость к механическим повреждениям;
• Тип исполнения: опорный кронштейн - рассчитан на вертикальную нагрузку от веса лотка и кабелей;
• Способ монтажа: потолочный - крепление осуществляется к бетонным, железобетонным или металлическим перекрытиям;
• Тип соединения: винтовое - позволяет использовать болты М8–М10 для фиксации к профилю и лотку;
• Цвет: серый - соответствует цветовой гамме всей серии CLP HDZ;
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии химически активных аэрозолей;
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к кабельным системам в России.

Совместимость и монтаж

Кронштейн 100мм горячеоцинкованный сталь HDZ совместим с лотками шириной 100 мм из серии CLP HDZ и другими аналогичными моделями, соответствующими ГОСТ 14918-80. Для установки необходимо:

• Закрепить кронштейн к потолку через предварительно просверленные отверстия с помощью анкеров или химических дюбелей;
• Установить перфорированный профиль на выступы кронштейна - он должен плотно сесть на направляющие;
• Закрепить лоток к профилю с помощью винтов - шаг между кронштейнами рекомендуется 1,5–2 метра при максимальной нагрузке.

Не используйте кронштейн для крепления к стенам или полу - он спроектирован исключительно для потолочного монтажа.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80 - нормативу для кабельных систем в электроустановках. Горячее цинкование обеспечивает безопасную работу в помещениях с повышенной влажностью, в том числе в сырых цехах и на открытых участках внутри зданий. Отсутствуют острые кромки, что снижает риск травм при монтаже.

Преимущества

• Высокая коррозионная стойкость благодаря глубокому слою цинка - срок службы в 2 раза выше, чем у окрашенных аналогов;
• Жёсткая конструкция - минимизирует прогиб при заполнении лотка кабелями;
• Одинаковый внешний вид с другими элементами серии CLP HDZ - удобство комплектования системы;
• Поддержка стандартного шага крепления - совместимость с большинством существующих решений.

Ограничения применения

• Не применяется для настенного или напольного крепления - конструкция не рассчитана на боковые нагрузки;
• Не подходит для лотков шириной более 100 мм - возможен перегруз и деформация;
• Не рекомендован для постоянного контакта с кислотами, щелочами или соляными растворами - даже цинковое покрытие имеет предел устойчивости;
• Не следует использовать в условиях температур ниже -40C - материал теряет пластичность, возрастает риск хрупкого разрушения.

Примеры использования

• Прокладка силовых кабелей в цехе металлургического завода;
• Разводка слаботочных сетей (LAN, CCTV) в административном здании с бетонным потолком;
• Обустройство кабельных трасс в подземных парковках и тоннелях;
• Монтаж лотков в пищевых производствах - при отсутствии прямого контакта с моющими средствами.

Практические советы

• Перед монтажом проверьте, чтобы отверстия в потолке точно совпадали с расположением кронштейнов - допуск +-2 мм;
• Используйте болты класса прочности 8.8 и выше - они обеспечивают необходимую затяжку без риска среза;
• При использовании нескольких рядов лотков - располагайте кронштейны одного уровня, чтобы избежать перекоса;
• Проверяйте целостность цинкового покрытия после транспортировки - при наличии сколов площадью более 5 мм2 замените деталь;
• Артикул clp1cz-100-m-hdz - всегда заказывайте с запасом 5–10%, особенно при больших проектах - партии могут отличаться по оттенку цинка.
