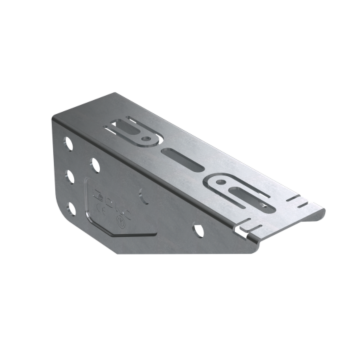

Консоль для кабельного лотка B5 Combitech 100 мм, горячеоцинкованная DKC BBM5010HDZ

Консоль ВМ основание 100 мм, горячеоцинкованная от DKC (ДКС) - опорный элемент для сборки кабельных трасс в системах B5 Combitech. Артикул bbm5010hdz обеспечивает надёжную фиксацию лотков шириной 100 мм в промышленной среде с повышенной влажностью и агрессивными условиями.

Назначение и область применения

Консоль ВМ основание 100 мм, горячеоцинкованная используется для крепления кабельных лотков к стенам, потолкам или другим несущим конструкциям. Подходит для монтажа трасс в помещениях с высокой влажностью, на улице, в производственных зонах - например, на заводах, в насосных станциях, трансформаторных подстанциях и объектах ЖКХ. Применяется исключительно в сочетании с профилями серии B5 Combitech.

Технические характеристики

• Несущая способность: 3400 Н - выдерживает нагрузку до 340 кг при равномерном распределении веса;
• Ширина лотка: 100 мм - совместима с лотками того же размера из серии B5 Combitech;
• Материал: сталь оцинкованная - прочная и жёсткая основа;
• Защитное покрытие: горячее цинкование - слой цинка глубоко проникает в металл, защищая от коррозии даже при механических повреждениях;
• Толщина материала: 1,5 мм - достаточна для устойчивости к деформациям при эксплуатационных нагрузках;
• Угол: 90 град. - вертикальная плоскость крепления, позволяет монтировать лоток перпендикулярно поверхности;
• Цвет: серый - соответствует цветовой гамме всей серии B5 Combitech;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• Рекомендованный ассортимент: да - изделие создано специально для работы с другими компонентами системы B5 Combitech.

Совместимость и монтаж

Консоль ВМ основание 100 мм, горячеоцинкованная (артикул bbm5010hdz) предназначена для установки в профили BPL-29 и BPM-29. Также допускается крепление к наклонным подвесам BSV-29. Монтаж выполняется с помощью болтов M8, которые входят в комплект крепежа профилей. Убедитесь, что профиль имеет правильную форму и размер - несовместимые профили не обеспечивают необходимую жёсткость и безопасность.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и механической прочности, применяемым в промышленных кабельных системах. Горячее цинкование соответствует ГОСТ 14771-76. Конструкция не содержит токсичных материалов и не требует специальных мер защиты при монтаже.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - служит дольше в сырых и химически активных средах;
• Жёсткая конструкция с толщиной 1,5 мм предотвращает прогиб под нагрузкой;
• Совместимость с целой серией B5 Combitech - упрощает замену и модернизацию трасс;
• Огнестойкость снижает риск распространения огня в случае аварий;
• Серый цвет не бросается в глаза и легко интегрируется в любую технологическую среду.

Ограничения применения

• Не применяется вне системы B5 Combitech - несовместима с профилями других производителей или серий;
• Не рекомендуется для монтажа в местах постоянного воздействия открытого пламени или температур выше +80 C - хотя огнестойкая, она не является термостойкой;
• Запрещено использовать как самостоятельную несущую конструкцию - всегда требуется соединение с профилем BPL/BPM/BSV-29;
• Не предназначен для крепления тяжёлых трубопроводов или оборудования - только кабельные лотки.

Примеры использования

• Фиксация лотка 100 мм в цехе с высокой влажностью - например, на пищевом предприятии;
• Подвеска кабельной трассы в подвале здания с риском протечек;
• Монтаж вдоль стен в распределительной комнате с использованием подвесов BSV-29;
• Обустройство кабельных путей на производстве с частыми мойками оборудования - где обычные металлические детали быстро ржавеют.

Практические советы

• Перед монтажом проверьте, чтобы профиль BPL-29 или BPM-29 был правильно установлен - консоль должна плотно входить без люфта;
• При использовании наклонных подвесов BSV-29 учитывайте угол наклона - он влияет на распределение нагрузки;
• Не затягивайте крепёж слишком сильно - это может повредить резьбу в профиле;
• Для длинных участков трассы используйте консоли через каждые 1–1,5 метра - так сохранится жёсткость и не будет провисания;
• Артикул bbm5010hdz - единственный вариант для лотков 100 мм в этой серии. Не заменяйте его аналогами без проверки совместимости.
