Кронштейн замковый осн. 100мм | CLP1CL-100-1 IEK

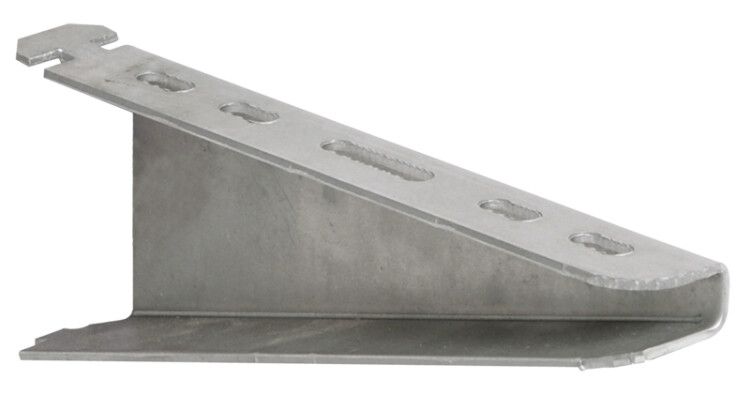

Кронштейн замковый основание 100 мм от IEK (ИЭК), артикул clp1cl-100-1, предназначен для надёжного крепления металлических лотков шириной 100 мм к потолочным профильным элементам. Этот элемент системы подвесов обеспечивает устойчивую фиксацию в условиях повышенной нагрузки и агрессивной среды.

Назначение и область применения

Кронштейн замковый основание 100 мм используется для монтажа металлических лотков - как прокатных, так и проволочных - на потолочные конструкции зданий. Он соединяет лоток с перфорированным профилем, обеспечивая жёсткую и долговечную опору. Применяется в системах распределения силовых и слаботочных кабелей в промышленных помещениях, цехах, энергообъектах, транспортных терминалах и других объектах с высокими требованиями к надёжности крепления.

Технические характеристики

• Ширина лотка: 100 мм - соответствует стандартным размерам лотков для кабельных систем
• Материал: сталь оцинкованная - защищает от коррозии, повышает срок службы
• Толщина материала: 1,5 мм - обеспечивает достаточную жёсткость при нагрузках
• Тип кронштейна: замковая консоль - позволяет легко зафиксировать лоток без дополнительных крепёжных деталей
• Способ монтажа: потолочный - крепится к перфорированному профилю, закреплённому на потолке
• Покрытие: оцинковка - антикоррозийная защита без необходимости дополнительной окраски
• Тип соединения: винтовое - надёжное и регулируемое крепление к профилю
• Цвет: серый - совместим с большинством металлических систем
• Диапазон рабочих температур: от -60 до +60 C - подходит для холодных и жарких помещений, включая улицу при условии защиты от осадков
• Срок службы: 20 лет - рассчитан на длительную эксплуатацию без замены
• Нормативный документ: ГОСТ 14918-80 - соответствие государственным стандартам на крепёж для кабельных систем

Совместимость и монтаж

Кронштейн замковый основание 100 мм совместим с лотками шириной 100 мм из серии CLP и другими аналогичными моделями, имеющими стандартную замковую систему крепления. Монтаж выполняется на перфорированный профиль, предварительно закреплённый к потолку с помощью анкеров или хомутов. Кронштейн фиксируется винтами через отверстия в основе; после этого лоток просто заводится в замковые выступы и защёлкивается. Для точного расположения рекомендуется использовать уровень и шаблоны шага крепления (обычно 1–1,5 м между кронштейнами).

Безопасность и стандарты

Кронштейн замковый основание 100 мм изготовлен в соответствии с ГОСТ 14918-80, который регламентирует требования к крепёжным элементам для кабельных лотков. Оцинкованное покрытие соответствует нормам по электроизоляционной безопасности и не создаёт риска возникновения гальванических пар при контакте с медными или алюминиевыми кабелями. Конструкция исключает острые кромки, снижающие риск травм при монтаже.

Преимущества

• Удобство установки: замковая система позволяет зафиксировать лоток одним движением без дополнительных болтов
• Высокая прочность: толщина 1,5 мм и оцинкованная сталь обеспечивают устойчивость к механическим воздействиям
• Долговечность: срок службы 20 лет при соблюдении условий эксплуатации
• Универсальность: работает в широком температурном диапазоне, в том числе в неотапливаемых помещениях
• Совместимость с продукцией IEK серии CLP - возможность сборки единой системы без адаптеров

Ограничения применения

• Не предназначен для вертикального крепления на стенах - только для потолочного монтажа
• Подходит только для лотков шириной 100 мм; использование с лотками другого размера невозможно
• Не рекомендуется применять в условиях постоянного прямого контакта с открытой водой - хотя оцинковка защищает от влаги, длительное погружение может вызвать коррозию
• Не является несущим элементом для сверхтяжёлых кабельных трасс - максимальная нагрузка должна соответствовать проектным расчетам

Примеры использования

• Фиксация лотков с силовыми кабелями в цехе металлургического завода
• Монтаж слаботочных лотков в серверной комнате с потолочными решётками
• Установка кабельных путей в логистическом терминале с высокой влажностью и перепадами температур
• Обустройство кабельных трасс в подземных переходах с использованием перфорированных профилей

Практические советы

• Перед монтажом проверьте, что перфорированный профиль имеет отверстия с шагом, совпадающим с отверстиями кронштейна - иначе потребуется доработка
• При монтаже на бетонный потолок используйте анкерные болты M8–M10, чтобы компенсировать вес заполненного лотка
• Не затягивайте винты слишком сильно - это может деформировать оцинкованное покрытие и снизить коррозионную стойкость
• Для длинных участков трассы рекомендуется устанавливать кронштейны с интервалом не более 1,2 метра - особенно при наличии тяжёлых кабелей
• Кронштейн замковый основание 100 мм от IEK (ИЭК) - часть серии CLP - лучше сочетать с другими элементами этой же серии для гарантии совместимости и эстетики системы
