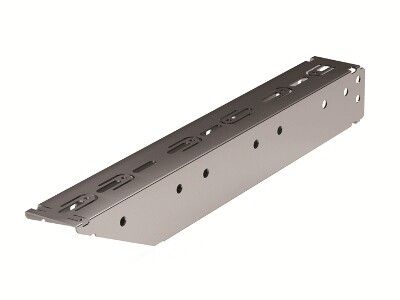

Консоль быстрой фиксации BBF, L100, толщ.1,5 мм, цинк-ламельная | BBF5010ZL DKC ДКС

Консоль быстрой фиксации DKC (ДКС) bbf5010zl предназначена для надёжного крепления кабельных трасс в системах с профилем BPF. Её компактная конструкция, прочность и антикоррозийное покрытие делают её подходящим решением для промышленных объектов с повышенными требованиями к долговечности.

Назначение и область применения

Консоль быстрой фиксации DKC bbf5010zl используется для установки кабельных лотков и трубопроводов на вертикальных поверхностях. Применяется там, где требуется быстрый и жёсткий монтаж без сварки - например, внутри корпусов оборудования, на стенках технологических помещений или вдоль производственных линий. Особенно эффективна в условиях повышенной влажности, запылённости или химического воздействия.

Технические характеристики

• Тип: Консоль быстрой фиксации (замковая)
• Ширина лотка: 100 мм
• Толщина материала: 1,5 мм
• Материал: Стали оцинкованная
• Покрытие: Цинк-ламельное - устойчиво к механическому износу и коррозии
• Несущая способность: 2,7 кН
• Угол между плоскостями: 90°
• Цвет: Серый
• Огнестойкость: Да - соответствует требованиям к противопожарным системам

Совместимость и монтаж

Консоль DKC bbf5010zl совместима исключительно с профилем BPF (система B5 Combitech). Монтаж осуществляется путём защёлкивания замковых элементов в продольные пазы профиля - никаких болтов или сварки не требуются. Установка занимает несколько секунд. Для правильной работы важно соблюдать шаг крепления - рекомендовано использовать одну консоль каждые 80–120 см в зависимости от нагрузки.

Безопасность и стандарты

Изделие соответствует нормам безопасности для промышленных электроустановок. Наличие огнестойкости позволяет применять консоль в зонах с риском возгорания. Цинк-ламельное покрытие снижает риск образования микробиологической коррозии и увеличивает срок службы в агрессивных средах.

Преимущества

• Быстрая сборка - отсутствие крепёжа экономит время при монтаже
• Высокая несущая способность - выдерживает значительную массу кабельных трасс
• Защита от коррозии - цинк-ламельное покрытие служит дольше обычного цинка
• Жёсткая конструкция - П-образный профиль предотвращает прогиб даже при максимальной нагрузке
• Подходит для автоматизированных линий - легко интегрируется в модульные системы

Ограничения применения

• Не для внешней установки без защиты от осадков - хотя покрытие устойчиво, длительное воздействие воды может повредить соединения
• Работает только с профилем BPF; несовместима с другими типами направляющих
• Запрещено использование в местах постоянного контакта с открытым огнем или расплавленными металлами
• Не предназначен для монтажа на шатких или деформируемых поверхностях

Примеры использования

• Фиксация силовых кабелей на конвейерах в автопроме
• Укладка сигнальных проводов в цехах пищевой промышленности
• Обустройство кабельных маршрутов в подстанциях и распределительных щитах
• Монтаж управления на оборудовании с частыми перезагрузками - благодаря ударопрочному замку

Практические советы

• Перед монтажом проверьте соответствие глубины паза профиля BPF ширине замка консоли - допуск +-0,2 мм
• На длинных участках используйте минимум две консоли на один лоток - особенно если вес кабеля превышает 40 кг/м
• При необходимости можно комбинировать с пластиковыми крышками - они не влияют на несущую способность
• Не затягивайте замки слишком сильно - это может вызвать деформацию металла и потерю герметичности соединения
• Для обслуживания достаточно просто потянуть за край консоли - она легко демонтируется без инструментов
