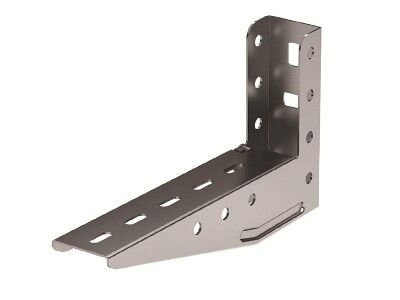

Консоль для кабельного лотка ML 100 мм, 3.4 кН DKC BBL5010

Консоль с опорой ML осн. 100 мм сталь от DKC (ДКС) - это надёжный настенный кронштейн из оцинкованной стали толщиной 2 мм, предназначенный для фиксации кабельных лотков шириной 100 мм. Артикул bbl5010 входит в серию B5 Combitech и обеспечивает устойчивую поддержку при высоких нагрузках.

Назначение и область применения

Консоль с опорой ML осн. 100 мм сталь используется для монтажа кабельных лотков на вертикальных поверхностях. Подходит для создания горизонтальных трасс в помещениях с повышенными требованиями к прочности и долговечности. Применяется в промышленных объектах, цехах, распределительных пунктах, серверных и других зонах, где требуется жёсткая фиксация кабельных систем.

Технические характеристики

• Тип изделия: Настенный кронштейн
• Материал: Сталь с оцинкованным покрытием
• Толщина металла: 2 мм
• Угол установки: 90 градусов (перпендикулярная фиксация к стене)
• Ширина совместимого лотка: 100 мм
• Несущая способность: до 179 кг
• Тип крепления: Винтовое (через отверстия для болтов/шурупов)
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40 C до +40 C и в условиях повышенной влажности
• Огнестойкость: Да - материал не поддерживает горение и сохраняет целостность при воздействии открытого пламени
• Цвет: Серый

Совместимость и монтаж

Консоль с опорой ML осн. 100 мм сталь совместима с профилями серии B5 Combitech: - Крепится напрямую к стене через предварительно просверленные отверстия; - Совмещается с профилями BPM-29 и BPL-29 для сборки модульных трасс; - Может использоваться в сочетании с наклонными подвесами BSV-29 для изменения направления трассы.

Для монтажа требуются стандартные метизы M8–M10. Рекомендуется использовать анкерные болты при креплении к бетонным или кирпичным основаниям. Расстояние между точками крепления - не более 1,5 м при максимальной нагрузке.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Огнестойкость подтверждена тестированием в соответствии с ГОСТ Р МЭК 61537. Оцинкованное покрытие защищает от коррозии, что продлевает срок службы в агрессивных средах. Климатическое исполнение УХЛ2 позволяет применять консоль в неотапливаемых помещениях и на территории с переменным климатом.

Преимущества

• Высокая несущая способность - выдерживает тяжёлые кабельные системы без деформаций
• Оцинкованная сталь - устойчива к ржавчине, не требует дополнительной защиты
• Жёсткая конструкция с углом 90° гарантирует стабильную фиксацию лотка
• Поддержка модульной системы B5 Combitech - легко интегрируется в существующие трассы
• Огнестойкость повышает безопасность при аварийных ситуациях

Ограничения применения

• Не предназначен для наружной установки под открытым небом - даже при УХЛ2 длительное воздействие осадков и УФ-лучей снижает срок службы
• Не рекомендуется использовать в химически агрессивных средах (например, соляные пары, кислоты) - оцинковка не защищает от всех типов коррозии
• Требуется соблюдение шага крепления - превышение 1,5 м между точками крепления снижает реальную несущую способность
• Не подходит для лотков шириной менее 80 мм или более 120 мм - возможны перекосы и неравномерная нагрузка

Примеры использования

• Фиксация кабельных лотков в цехах металлургических заводов
• Монтаж силовых трасс на этажах распределительных устройств
• Обустройство кабельных путей в серверных комнатах с плотной проводкой
• Сборка многоуровневых трасс в промышленных щитовых с использованием профилей BPM-29

Практические советы

• Перед монтажом проверьте соответствие ширины лотка 100 мм - отклонение +-5 мм допустимо, больше - риск провисания
• При установке в бетон используйте анкеры класса A4, а не обычные дюбеля
• Для длинных участков трассы (более 3 м) добавьте промежуточные консоли - это снизит прогиб
• При работе с наклонными подвесами BSV-29 убедитесь, что угол наклона не превышает 30° - иначе возрастёт нагрузка на крепёж
• Артикул bbl5010 - часть серии B5 Combitech, поэтому все элементы этой серии взаимозаменяемы и совместимы
