Профиль П-образный PSM 29х50х2000 2.5 мм DKC (ДКС) BPM2920

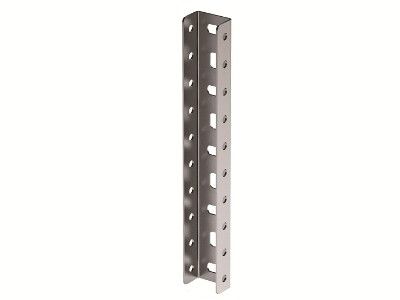

Профиль П-образный PSM, размер 30х50, длина 2000 мм, толщина 2.5 мм - это металлический элемент из оцинкованной стали, предназначенный для сборки жёстких каркасов и крепления оборудования в системах DKC (ДКС) серии B5 Combitech. Артикул bpm2929 обеспечивает совместимость с компонентами BSL-40, BBL-50, BBM-50 и другими элементами крепёжной системы.

Назначение и область применения

Профиль П-образный PSM используется для создания несущих рам, направляющих и опорных конструкций в промышленном оборудовании, автоматизированных линиях, стеллажах и панельных щитах. Он позволяет фиксировать консоли, подвесы, кронштейны и другие детали через зажимные соединения. Подходит для установки внутри помещений с умеренным климатом - например, на заводах, в мастерских, лабораториях и складах.

Технические характеристики

• Форма: U-профиль (П-образный)
• Размеры: 30×50 мм (высота × ширина)
• Длина: 2000 мм
• Толщина стенки: 2,5 мм
• Материал: сталь с оцинкованным покрытием (непрерывное горячее цинкование)
• Цвет: серый
• Тип перфорации: перфорация с трёх сторон - две боковые грани и основание
• Ширина слота: 26,5 мм - соответствует стандартным зажимным креплениям
• Возможность отламывания: да - можно отрезать до нужной длины без инструментов
• Наличие зубьев: да - обеспечивают надёжную фиксацию в зажимах
• Огнестойкость: есть - материал не поддерживает горение
• Климатическое исполнение: УХЛ2 - работает при температуре от −25C до +40C и влажности до 80%

Совместимость и монтаж

Профиль П-образный PSM совместим с крепёжными элементами серии B5 Combitech: BSV-29, BSF-29, BBL-40, BBL-50, BBM-50. Для монтажа используются зажимные механизмы, которые заходят в перфорированные слоты шириной 26,5 мм. Профиль легко крепится к стене, потолку или полу с помощью анкеров, шпилек или кронштейнов. Благодаря возможности отламывания, длину можно адаптировать на месте - достаточно приложить усилие по меткам, чтобы отломить лишнюю часть.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и corrosion resistance для промышленного оборудования. Материал изготовлен по технологии непрерывного холодного цинкования, что гарантирует равномерное и долговечное антикоррозийное покрытие. Климатическое исполнение УХЛ2 подтверждает соответствие ГОСТ 15150 для работы в условиях повышенной влажности и колебаний температуры.

Преимущества

• Высокая прочность благодаря толщине 2,5 мм и качественной стали
• Готовые перфорированные слоты позволяют собирать конструкцию без сверления
• Отламываемая длина снижает необходимость в резке и обработке
• Цинковое покрытие предотвращает ржавчину даже при частых контактах с влагой
• Зубья на внутренних гранях исключают проскальзывание крепёжных элементов
• Поддерживает модульную сборку - легко расширять или изменять конструкцию

Ограничения применения

• Не предназначен для открытых площадок - не выдерживает постоянного воздействия осадков и прямого солнца
• Не рекомендован для сред с высокой химической агрессивностью (например, кислоты, щёлочи)
• Ограниченная рабочая температура: выше +40C может снижать прочность цинкового слоя
• Не является несущим элементом для массивных нагрузок - рассчитан на оборудование массой до 100–150 кг на один профиль

Примеры использования

• Крепление консолей BBL-40/BBL-50 для установки панелей управления
• Сборка стоек для шкафов автоматизации и распределительных щитов
• Подвеска трубопроводов, кабельных каналов и воздуховодов на шпильках
• Монтаж направляющих для перемещаемых платформ и тележек
• Создание каркаса для стеллажей в складах и цехах

Практические советы

• При отламывании профиля используйте плоскогубцы - так будет точнее и безопаснее
• Убедитесь, что зажимные элементы имеют подходящую ширину (26,5 мм) - иначе они не зафиксируются
• Для вертикальной установки лучше использовать два профиля параллельно - повышается устойчивость
• Проверьте посадочные места перед монтажом: зубья должны плотно входить в зажим, не деформируясь
• Артикул bpm2929 - единственный в линейке с такой комбинацией размеров и возможностью отламывания - не путайте с аналогичными профилями других серий
