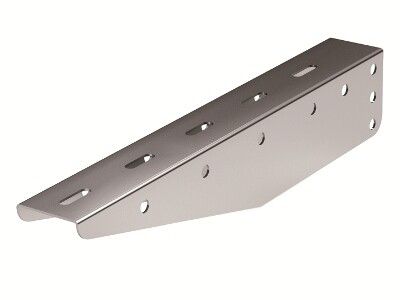

Консоль ВМ B5 Combitech 300 мм, 1.5 мм, 190 кг DKC (ДКС) BBM5030

Консоль ВМ основная 300 мм сталь от DKC (ДКС) - это надёжный опорный элемент для сборки кабельных трасс в системах B5 Combitech. Применяется там, где требуется жёсткая фиксация лотков шириной до 300 мм на вертикальных поверхностях с высокой нагрузкой.

Назначение и область применения

Консоль ВМ основная 300 мм сталь предназначена для крепления кабельных лотков шириной 300 мм в горизонтальных кабельных трассах. Она работает как опорный кронштейн, обеспечивая устойчивую поддержку при монтаже на стену, потолок или в металлический профиль. Подходит для промышленных объектов, цехов, энергообъектов, транспортной инфраструктуры - там, где важны прочность и долговечность системы.

Технические характеристики

• Ширина лотка: 300 мм - совместима с лотками соответствующего размера из серии B5 Combitech
• Угол: 90 град. - позволяет крепить лоток перпендикулярно поверхности установки
• Материал: сталь оцинкованная с толщиной 1,5 мм - обеспечивает механическую прочность и коррозионную стойкость
• Покрытие: цинк - защищает от ржавчины даже в условиях повышенной влажности
• Несущая способность: 1,9 кН - выдерживает значительные весовые нагрузки от кабелей и оборудования
• Тип крепления: винтовое - удобно для точного регулирования и многократной переустановки
• Климатическое исполнение: УХЛ2 - рассчитана на работу в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени в течение времени, соответствующего нормам для кабельных систем
• Цвет: серый - соответствует цветовой гамме всей серии B5 Combitech

Совместимость и монтаж

Консоль ВМ основная 300 мм сталь совместима исключительно с профилями серии B5 Combitech:

• Крепится в профили BPL-29 и BPM-29 - через предварительно подготовленные отверстия
• Подходит для установки в наклонные подвесы BSV-29 - позволяет формировать угловые участки трассы

Не используется с другими сериями или сторонними профилями. Для монтажа требуются болты M8 или аналогичные, соответствующие типу крепления профиля. Рекомендуется использовать комплектующие того же бренда - DKC (ДКС) - для гарантии герметичности и совместимости соединений.

Безопасность и стандарты

Консоль ВМ основная 300 мм сталь соответствует требованиям безопасности для кабельных систем в промышленном применении. Огнестойкость подтверждена тестированием в рамках нормативов, действующих для систем типа B5 Combitech. Материал не содержит токсичных веществ, безопасен при работе в закрытых помещениях.

Преимущества

• Высокая несущая способность - позволяет устанавливать плотные кабельные пучки без риска деформации
• Оцинкованная сталь - продлевает срок службы в агрессивных средах без дополнительной защиты
• Жёсткая конструкция - минимизирует вибрацию и люфт при эксплуатации
• Готовая совместимость с профилями B5 Combitech - снижает время монтажа и риск ошибок
• Огнестойкость - повышает уровень пожарной безопасности объекта

Ограничения применения

• Не применяется вне системы B5 Combitech - несовместима с профилями других производителей
• Не рекомендуется для наружной установки без дополнительной защиты - хотя покрытие цинком устойчиво, длительное воздействие осадков и УФ-лучей может снизить срок службы
• Не предназначен для подвеса тяжёлого оборудования - только для кабельных лотков
• Климатическое исполнение УХЛ2 исключает использование в экстремально холодных регионах (например, Арктика) или в условиях постоянного замерзания воды

Примеры использования

• Крепление лотков в цехах заводов с большим количеством силовых кабелей
• Обустройство кабельных трасс в распределительных пунктах и подстанциях
• Монтаж в тоннелях, эстакадах, подземных переходах - благодаря огнестойкости и коррозионной стойкости
• Сборка сложных маршрутов с использованием наклонных подвесов BSV-29

Практические советы

• Перед монтажом проверьте, что ширина вашего лотка точно 300 мм - отклонение более +-2 мм может вызвать неплотное соединение
• Используйте только болты, указанные в документации DKC (ДКС) - некорректные крепёжные элементы снижают несущую способность
• При установке в наклонные подвесы BSV-29 соблюдайте угол 90° - искажение угла нарушает равномерность нагрузки
• Для длинных участков трассы используйте консоли ВМ основная 300 мм сталь с шагом не более 1,5 метра - это гарантирует минимальный прогиб
• Проверяйте наличие сертификатов на партию - особенно важно для объектов с жёсткими требованиями к пожарной безопасности
