Профиль П-образный PSM, L400, толщ.2,5 мм | BPM2904 DKC ДКС

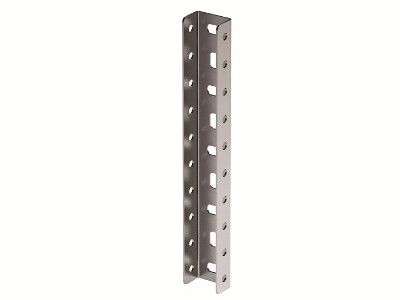

Профиль П-образный PSM, длина 400 мм, толщина 2,5 мм - это металлический элемент из оцинкованной стали, предназначенный для сборки несущих конструкций в системах крепления DKC (ДКС). Продукт совместим с компонентами серии B5 Combitech, включая консоли BBL-40, BBL-50 и BBM-50, и используется там, где требуется надёжное, регулируемое крепление на стене или подвес на шпильках.

Назначение и область применения

Профиль П-образный PSM, длина 400 мм, толщина 2,5 мм служит основой для монтажа оборудования, трубопроводов, кабельных трасс и других элементов в промышленных и коммерческих объектах. Он применяется в системах крепления DKC (ДКС) серии B5 Combitech для фиксации консолей BBL-40, BBL-50, BBM-50, а также для установки на шпильки через отверстия в боковых гранях. Подходит для крепления к стене с помощью анкеров или химических дюбелей. Часто встречается в системах подвесного потолка, вентиляционных коробах, кабельных лотках и на производственных линиях.

Технические характеристики

• Форма: U-профиль (П-образный)
• Длина: 400 мм
• Толщина материала: 2,5 мм
• Материал: оцинкованная сталь с непрерывным холодным цинкованием
• Покрытие: серое оцинкованное, устойчивое к коррозии
• Ширина прореза: 26,5 мм - позволяет вставлять и фиксировать консоли BBL-40/BBL-50/BBM-50
• Тип соединения: винтовое - крепится болтами или саморезами
• Перфорация: три стороны - отверстия по всей длине боковых и нижней граней для гибкой фиксации
• Отламывающиеся сегменты: да - можно отломить часть профиля до нужной длины без резки
• Зубья: есть - обеспечивают удержание консолей без проскальзывания

Совместимость и монтаж

Профиль П-образный PSM, длина 400 мм, толщина 2,5 мм совместим исключительно с крепёжными элементами серии B5 Combitech: консолями BBL-40, BBL-50, BBM-50 и креплениями BSV-29 / BSF-29. Для монтажа:

• Установите профиль на стену с помощью анкеров, вворачиваемых в перфорацию;
• Или повесьте на шпильки, продев их через отверстия в боковых гранях;
• Вставьте консоль в прорез шириной 26,5 мм - зубья зафиксируют её положение;
• Закрепите консоль винтом через верхнее отверстие в профиле;
• При необходимости - отломите лишнюю часть профиля по предварительно нанесённым насечкам.

Не используйте профиль с другими сериями креплений - несовместимые детали не обеспечат требуемую нагрузочную способность.

Безопасность и стандарты

Произведено из оцинкованной стали по технологии непрерывного холодного цинкования - соответствует требованиям ГОСТ 14918 и ISO 1461 по антикоррозийной защите. Материал выдерживает рабочие температуры от –40C до +80C. Нагрузочные возможности определяются совместимыми компонентами (консолями и креплениями); соблюдайте рекомендации DKC (ДКС) по максимальному весу монтируемых устройств.

Преимущества

• Отламываемая конструкция - экономит время на резку и позволяют адаптировать длину на месте монтажа
• Зубчатая поверхность внутри прореза - предотвращает смещение консолей даже при вибрациях
• Трёхсторонняя перфорация - даёт свободу выбора точек крепления, снижает риск деформации
• Оцинкованное покрытие - долговечность в помещениях с повышенной влажностью и на улице
• Единая система с B5 Combitech - гарантия совместимости всех компонентов

Ограничения применения

• Не предназначен для несущих конструкций сверх нормированной нагрузки - всегда проверяйте допустимую массу консолей
• Не использовать в средах с постоянным воздействием кислот, щелочей или морской воды - оцинковка не выдерживает агрессивную химию
• Отламывать можно только по заводским насечкам - попытки резать профиль ножницами или болгаркой нарушают целостность покрытия
• Не применять как самостоятельный несущий элемент - только как направляющую для консолей

Примеры использования

• Подвеска воздуховодов в офисном здании с использованием шпилек и консолей BBL-50
• Крепление кабельных лотков к бетонной стене через перфорированные грани профиля
• Сборка рамы для распределительных щитов с применением BSV-29 и BBM-50
• Монтаж светильников на потолке с последующей фиксацией через отламываемый участок профиля

Практические советы

• Перед монтажом проверьте, что прорез 26,5 мм точно соответствует толщине вашей консоли - недопустимы люфты
• При отламывании профиля - используйте плоскогубцы и наденьте защитные очки
• Для защиты от коррозии в агрессивных условиях - после монтажа обработайте срезы специальной краской Zn-содержащей
• Рекомендуемый шаг между точками крепления профиля к стене - не более 1 метра
• Артикул bpm2904 - единственный код для заказа этого профиля в серии B5 Combitech от DKC (ДКС)
