Консоль с опорой облегченная ML осн.150 сталь DKC BBL4015 ДКС

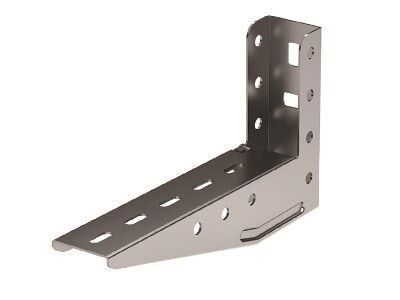

Консоль с опорой облегченная ML осн. 150 мм сталь от DKC (ДКС) - это надежный настенный кронштейн из стали с цинковым покрытием, предназначенный для фиксации кабельных лотков шириной до 150 мм. Артикул bbl4015 входит в серию B5 Combitech и обеспечивает устойчивую поддержку при минимальном весе конструкции.

Назначение и область применения

Консоль с опорой облегченная ML осн. 150 мм сталь используется для монтажа кабельных лотков на вертикальных поверхностях. Подходит для установки в помещениях с нормальной и повышенной влажностью, на объектах промышленного, коммерческого и жилого назначения. Применяется там, где требуется компактное, прочное и долговечное решение для организации кабельных трасс - например, в электрощитовых, на производствах, в системах автоматизации и телекоммуникаций.

Технические характеристики

• Тип изделия: Настенный кронштейн
• Материал: Сталь, толщиной 1,5 мм
• Покрытие: Цинк - защищает от коррозии
• Угол установки: 90 градусов - перпендикулярное крепление к стене
• Ширина совместимого лотка: 150 мм
• Несущая способность: 1,6 кН (эквивалентно ~160 кг равномерно распределенной нагрузки)
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C, допускает высокую влажность
• Огнестойкость: Да - материал не поддерживает горение
• Цвет: Серый

Совместимость и монтаж

Консоль с опорой облегченная ML осн. 150 мм сталь совместима с профилями серии B5 Combitech: - Крепится к стене через предварительно просверленные отверстия с помощью болтов; - Совмещается с профилями BPM-29 и BPL-29 - позволяет собирать модульную трассу без дополнительных переходников; - Может использоваться в сочетании с наклонными подвесами BSV-29 - для монтажа на потолках или наклонных поверхностях.

Фиксация осуществляется винтовым способом - требует стандартного набора инструментов: шуруповерт, сверло по металлу, гаечные ключи. Максимальный диаметр крепежа - 8 мм.

Безопасность и стандарты

Консоль соответствует требованиям безопасности для электромонтажных изделий в условиях УХЛ2. Огнестойкость подтверждена тестированием материалов на воспламеняемость. Цинковое покрытие снижает риск электрохимической коррозии, что важно при работе рядом с проводниками под напряжением.

Преимущества

• Высокая несущая способность при малом весе - удобно для транспортировки и быстрого монтажа;
• Цинкование увеличивает срок службы даже в агрессивных средах;
• Готовая совместимость с профилями B5 Combitech - исключает необходимость адаптеров;
• Поддержка огнестойкости повышает безопасность при аварийных ситуациях;
• Серый цвет легко интегрируется в любые системы кабельной разводки.

Ограничения применения

• Не предназначен для внешней установки без защиты от прямых осадков - хотя имеет UHL2, не является герметичным корпусом;
• Не рекомендуется использовать для лотков шириной более 150 мм - возможен прогиб и потеря устойчивости;
• Запрещено применять в местах с постоянным воздействием открытого пламени или температурами выше +40C;
• Не подходит для крепления тяжелых трубопроводов или оборудования - только кабельные лотки.

Примеры использования

• Монтаж кабельных трасс в производственных цехах с частыми мойками - благодаря цинковому покрытию и огнестойкости;
• Разводка силовых и слаботочных линий в серверных помещениях - совместимость с BPM/BPL-29 ускоряет сборку;
• Обустройство кабельных каналов в многоквартирных домах - легкий вес упрощает работу на высоте;
• Интеграция в существующие системы на базе B5 Combitech - замена или расширение без переделки всей трассы.

Практические советы

• Перед монтажом проверьте, чтобы стена была достаточно прочной - бетон или кирпич подходят лучше, чем гипсокартон;
• При использовании с BSV-29 убедитесь, что угол наклона не превышает 30° - иначе возрастает риск соскальзывания лотка;
• Для длинных участков трассы используйте минимум одну консоль на каждые 1,2–1,5 метра - это сохранит жесткость конструкции;
• При необходимости окрасить поверхность - используйте эмали по металлу, не нарушающие антикоррозийный слой цинка;
• Артикул bbl4015 - идеальный выбор, если вы уже используете продукцию DKC серии B5 Combitech - все элементы взаимозаменяемы.
