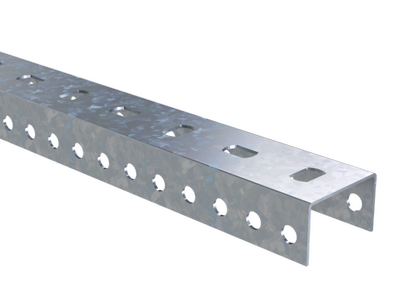

Профиль П-образный PSL B5 Combitech 29х48х2000 1.5 мм DKC BPL2920

Профиль П-образный 29х48 L2000 1.5 мм от DKC (ДКС) - жёсткий металлический элемент из оцинкованной стали, предназначенный для сборки несущих конструкций в системах B5 Combitech. Подходит для крепления консолей, подвесов и фиксации оборудования на стенах или потолках.

Назначение и область применения

Профиль П-образный 29х48 L2000 1.5 мм используется для создания рамных и каркасных конструкций в промышленном оборудовании, автоматизированных линиях, стеллажах и корпусах. Он служит основой для установки консолей BBL-40, BBL-50, BBM-50, а также для крепления к стене или подвеса на шпильках. Может применяться в системах с зажимными креплениями BSV-29 и BSF-29. Устойчив к агрессивным средам, что делает его подходящим для помещений с повышенной влажностью или температурными колебаниями.

Технические характеристики

• Размеры: 29×48 мм (высота × ширина), длина 2000 мм
• Толщина материала: 1.5 мм
• Форма: U-профиль (П-образный)
• Материал: сталь оцинкованная с непрерывным холодным цинкованием
• Покрытие: цинк, серый цвет
• Тип перфорации: перфорация с трёх сторон - две боковые грани и нижняя полка
• Ширина слота: 17 мм - позволяет использовать стандартные зажимы и крепёж системы B5 Combitech
• Возможность отламывания: да - можно укорочить до нужного размера без резки
• Наличие зубьев: да - обеспечивают надёжную фиксацию соединяемых деталей
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Климатическое исполнение: УХЛ2 - работает при температурах от −40C до +40C, допускается эксплуатация в помещениях с высокой влажностью

Совместимость и монтаж

Профиль П-образный 29х48 L2000 1.5 мм совместим с компонентами серии B5 Combitech: зажимами BSV-29 и BSF-29, консолями BBL-40, BBL-50, BBM-50. Монтаж осуществляется путём вставки крепёжных элементов в перфорированные слоты шириной 17 мм. Благодаря наличию зубьев, детали фиксируются без проскальзывания. Для укорочения достаточно отломать лишнюю часть по предварительно нанесённым меткам - специальный инструмент не требуется. Крепление к стене выполняется через отверстия в нижней полке с помощью анкеров или шпилек.

Безопасность и стандарты

Профиль соответствует требованиям пожарной безопасности (огнестойкость подтверждена). Цинковое покрытие защищает от коррозии, обеспечивает долгий срок службы даже в условиях повышенной влажности. Климатическое исполнение УХЛ2 гарантирует работу в закрытых производственных помещениях с контролируемым микроклиматом. Соответствует нормам ГОСТ для металлоконструкций в промышленном оснащении.

Преимущества

• Высокая прочность благодаря толщине 1.5 мм и оцинкованной стали
• Готовые перфорированные слоты позволяют собирать конструкцию без сварки и нарезки резьбы
• Возможность быстрого изменения длины - отламывание без инструментов
• Зубья исключают люфт и самопроизвольное смещение крепёжных элементов
• Серое цинковое покрытие не требует окраски и устойчиво к механическому воздействию
• Система совместима с десятками компонентов B5 Combitech - легко масштабируется

Ограничения применения

• Не предназначен для наружной эксплуатации - не выдерживает постоянного воздействия атмосферных осадков и прямого солнечного света
• Не рекомендован для нагрузок выше 150 кг на один метр длины без дополнительной опоры
• Использование вне диапазона УХЛ2 (например, в экстремально холодных или жарких открытых площадках) снижает срок службы
• Отламываемая часть теряет точность геометрии - не подходит для ответственных соединений там, где важна идеальная плоскостность

Примеры использования

• Каркасы для стоек и стеллажей на заводах и складах
• Подвесные системы для управления технологическим оборудованием
• Крепление панелей управления, распределительных щитов и кабельных каналов
• Основа для сборки рабочих мест с регулируемой высотой столешниц
• Монтаж конвейерных линий и направляющих в автоматических линиях

Практические советы

• При заказе учтите, что длина профиля 2000 мм - при необходимости укоротить, используйте отметки на поверхности, они указаны каждые 50 мм
• Для максимальной жёсткости комбинируйте профили с угловыми соединителями B5 Combitech
• Проверьте посадочный диаметр крепёжных элементов - он должен точно соответствовать ширине слота (17 мм)
• При использовании в сырых помещениях дополнительно проверяйте целостность цинкового покрытия после монтажа
• Профиль П-образный 29х48 L2000 1.5 мм от DKC (ДКС) лучше всего сочетается с другими элементами серии B5 Combitech - избегайте смешивания с аналогами других производителей
