Профиль П-образный PSL, L700, толщ.1,5 мм | BPL2907 DKC ДКС

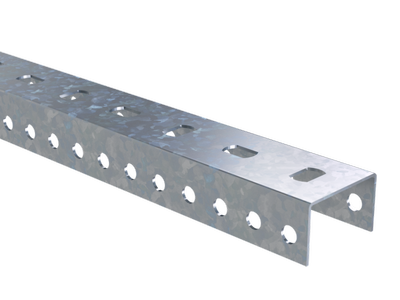

Профиль П-образный PSL, длина 700 мм, толщина 1,5 мм - металлический элемент из оцинкованной стали, предназначенный для сборки несущих конструкций в системах крепления DKC (ДКС). Артикул bpl2907 используется в комбинированных системах B5 Combitech для фиксации консолей, подвесов и других компонентов.

Назначение и область применения

Профиль П-образный PSL, длина 700 мм, толщина 1,5 мм применяется для создания жёстких рам и опорных конструкций в промышленном оборудовании, автоматизированных линиях, стеллажах и панельных щитах. Он служит основой для установки консолей BBL-40, BBL-50, BBM-50, а также для крепления к стене или подвеса на шпильках. Подходит для монтажа в соединители BSV-29 и BSF-29. Благодаря огнестойкости и прочности, профиль надёжно работает в условиях повышенных механических нагрузок.

Технические характеристики

• Форма: U-профиль (П-образный)
• Длина: 700 мм
• Толщина материала: 1,5 мм
• Материал: оцинкованная сталь с непрерывным холодным цинкованием
• Ширина слота: 17 мм - позволяет использовать стандартные крепёжные элементы системы B5 Combitech
• Зубья: есть - обеспечивают удержание деталей без проскальзывания
• Перфорация: трёхсторонняя - даёт возможность крепить профиль с любой стороны
• Возможность отламывания: да - можно нарезать на нужную длину без резки
• Цвет: серый
• Огнестойкость: соответствует требованиям пожарной безопасности

Совместимость и монтаж

Профиль П-образный PSL совместим с комплектующими серии B5 Combitech: консолями BBL-40, BBL-50, BBM-50 и креплениями BSV-29 / BSF-29. Для монтажа используются болты или самонарезающие винты, которые заходят в слот шириной 17 мм. Перфорация с трёх сторон позволяет фиксировать профиль к стене, потолку или другому профилю. Возможность отламывания упрощает настройку длины - достаточно приложить усилие вдоль предварительно выполненных точек разлома. Учитывайте посадочный диаметр крепёжных элементов - он должен соответствовать внутренней ширине слота.

Безопасность и стандарты

Профиль П-образный PSL, длина 700 мм, толщина 1,5 мм имеет огнестойкую конструкцию и соответствует нормам пожарной безопасности для промышленного оборудования. Материал - оцинкованная сталь - обеспечивает долговечность в агрессивных средах, снижает риск коррозии. Непрерывное холодное цинкование гарантирует равномерное покрытие даже на кромках и зонах сгиба.

Преимущества

• Универсальная форма - легко интегрируется в любые сборочные схемы
• Отламываемость - экономит время на нарезку, не требует инструментов
• Трёхсторонняя перфорация - гибкость в расположении креплений
• Высокая жёсткость благодаря толщине 1,5 мм - выдерживает значительные нагрузки
• Совместимость с целой серией компонентов B5 Combitech - минимизирует необходимость подбора новых деталей

Ограничения применения

Профиль П-образный PSL не предназначен для внешнего монтажа под открытым небом - хотя оцинкованное покрытие защищает от коррозии, длительное воздействие осадков и химически активной среды может снизить срок службы. Также не рекомендуется использовать в качестве несущего элемента в конструкциях с динамическими или ударными нагрузками выше указанных в спецификации B5 Combitech. Отламывание допускается только вдоль заводских линий - попытки резать профиль ножницами или болгаркой нарушают целостность цинкового слоя.

Примеры использования

• Крепление консолей для управления станками на производстве
• Сборка стоек для распределительных щитов в цехах
• Подвеска трубопроводов и кабельных каналов внутри помещений
• Изготовление рам для модульных рабочих мест
• Фиксация светильников и сенсоров на технологических линиях

Практические советы

• Перед отламыванием проверьте, что линия разлома находится точно на нужной отметке - после отламывания длину уже нельзя увеличить
• При использовании с креплениями BSV-29/BSF-29 убедитесь, что глубина входа в слот составляет не менее 8–10 мм
• Не используйте профиль в качестве направляющей для движущихся механизмов - зубья не рассчитаны на постоянное трение
• При необходимости сверления отверстий вне перфорации - используйте свёрло по металлу и смазку, чтобы сохранить антикоррозийное покрытие
• Артикул bpl2907 часто заказывают в паре с консолями BBL-50 - они образуют готовую систему крепления с высокой степенью жёсткости
