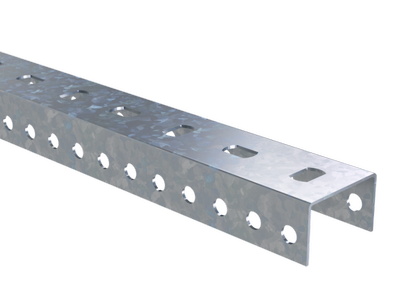

Профиль П-образный PSL B5 Combitech L300 1.5 мм DKC (ДКС) BPL2903

Профиль П-образный PSL L300 толщина 1.5 мм от DKC (ДКС) - это универсальный металлический элемент из оцинкованной стали, предназначенный для сборки несущих конструкций в системах крепления B5 Combitech. Артикул bpl2903 обеспечивает надёжную основу для установки консолей, подвесов и других компонентов в промышленных и коммерческих объектах.

Назначение и область применения

Профиль П-образный PSL L300 толщина 1.5 мм используется для создания жестких опорных конструкций. Его основное применение - монтаж консолей BBL-40, BBL-50 и BBM-50, фиксация к вертикальным поверхностям, подвес оборудования на шпильках, а также соединение с креплениями BSV-29 и BSF-29. Подходит для установки на стенах, потолках и в каркасных системах. Часто встречается в автоматизированных линиях, на складах, в мастерских и производственных помещениях.

Технические характеристики

• Форма: U-профиль (П-образный)
• Длина: 300 мм
• Толщина материала: 1,5 мм
• Материал: оцинкованная сталь с непрерывным холодным цинкованием
• Ширина внутреннего слота: 17 мм
• Покрытие: серое оцинкованное
• Перфорация: три стороны - позволяет гибко располагать крепёж
• Зубья: есть - обеспечивают удержание вставляемых элементов без проскальзывания
• Отламывается: да - можно отрезать до нужной длины без специального инструмента
• Тип крепления: винтовой - совместим с болтами и самонарезающими винтами

Совместимость и монтаж

Профиль П-образный PSL L300 толщина 1.5 мм совместим исключительно с компонентами системы B5 Combitech: консолями BBL-40/BBL-50/BBM-50 и крепежными элементами BSV-29/BSF-29. Для монтажа используются стандартные винты M6–M8, которые входят в слот шириной 17 мм. Отломить лишнюю часть можно вручную - достаточно приложить усилие вдоль линии перфорации. Установка выполняется на стену через предварительно просверленные отверстия или на шпильки с использованием гаек и шайб. Каждый профиль имеет готовые отверстия для крепления - не требует дополнительного сверления.

Преимущества

• Устойчивость к коррозии благодаря равномерному оцинкованию - долгий срок службы даже во влажной среде
• Возможность точной настройки длины за счёт отламываемости - экономия времени и материалов
• Трёхсторонняя перфорация даёт свободу выбора места крепления - удобно при изменении конфигурации
• Зубчатая структура внутри слота предотвращает смещение вставленных деталей - повышает стабильность сборки
• Совместимость с целой серией B5 Combitech - минимизация количества типов комплектующих

Ограничения применения

• Не предназначен для нагрузок выше указанных в документации к консолям BBL/BBM - превышение может вызвать деформацию
• Работает только в сочетании с элементами системы B5 Combitech - несовместим с другими крепёжными системами
• Не рекомендован для открытых внешних площадок без защиты от осадков - хотя оцинковка устойчива, длительный контакт с водой снижает срок службы
• Отламываемость возможна только вдоль линии перфорации - нельзя резать произвольно без потери прочности

Примеры использования

• Подвеска панелей управления на стене в цеху
• Крепление светильников в распределительном щите
• Сборка регулируемых стоек для хранения инструментов
• Монтаж направляющих для конвейерных лент
• Фиксация корпусов частотных преобразователей в электрощитовой

Практические советы

• Перед монтажом проверьте, что ширина слота (17 мм) соответствует толщине вставляемой консоли - допуск +-0,5 мм
• Используйте винты с плоской головкой - они лучше сидят в слоте и не выступают
• При отламывании профиля используйте плоскогубцы - так реже возникают зазубрины
• Если профиль будет установлен в местах с высокой вибрацией - дополнительно закрепите винты контргайками
• Артикул bpl2903 часто заказывают в паре с BSV-29 - это гарантирует правильную совместимость
