Консоль с опорой ML основание 150 мм горячеоцинкованная - BBL5015HDZ ДКС

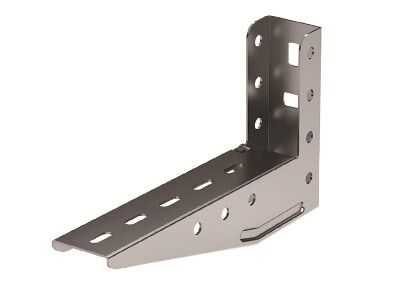

Консоль с опорой ML основание 150 мм, горячеоцинкованная от DKC (ДКС), артикул bbl5015hdz, предназначена для надёжного крепления кабельных лотков шириной до 150 мм на стенах или в системах B5 Combitech. Изделие обеспечивает устойчивую поддержку при высоких нагрузках и работает в агрессивной среде благодаря защите от коррозии.

Назначение и область применения

Консоль с опорой ML основание 150 мм, горячеоцинкованная используется для монтажа кабельных лотков в промышленных, энергетических и объектах инфраструктуры. Подходит для установки на вертикальных поверхностях, а также в сочетании с профилями BPM-29 и BPL-29. Может применяться в составе наклонных подвесов BSV-29. Обеспечивает жёсткую фиксацию лотков, предотвращая провисание и смещение при заполнении кабелями.

Технические характеристики

• Ширина лотка: 150 мм - совместима с лотками этого стандарта;
• Несущая способность: 2,4 кН - выдерживает тяжёлые кабельные трассы;
• Толщина материала: 2 мм - обеспечивает прочность без избыточного веса;
• Угол: 90° - позволяет монтировать лоток перпендикулярно стене;
• Материал: сталь оцинкованная - базовая прочность с антикоррозийной защитой;
• Покрытие: горячее цинкование - равномерный слой цинка, устойчивый к механическому воздействию;
• Цвет: серый - соответствует цветовой гамме системы B5 Combitech;
• Огнестойкость: да - не поддерживает горение, безопасна в зонах с повышенными требованиями к пожарной безопасности;
• Климатическое исполнение: УХЛ(1,5) - рассчитана на работу при температуре от −50C до +40C, в условиях повышенной влажности и агрессивной среды;
• Тип кронштейна: настенный - монтируется исключительно на вертикальную поверхность.

Совместимость и монтаж

Консоль с опорой ML основание 150 мм, горячеоцинкованная совместима с профилями серии B5 Combitech: BPM-29, BPL-29 и BSV-29. Крепится болтовым соединением к стене через предварительно просверленные отверстия. Для монтажа в профиль BPM/BPL требуется совпадение шага крепёжных отверстий - проверьте соответствие с вашими лотками. Наклонные подвесы BSV-29 позволяют изменить угол установки лотка без изменения положения консоли.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и эксплуатации в условиях УХЛ(1,5). Горячее цинкование соответствует ГОСТ 14771, что гарантирует долговечность защиты. Применение в электроустановках допускается согласно ПУЭ при соблюдении требований к механической прочности и защите от коррозии.

Преимущества

• Высокая несущая способность - подходит для плотно заполненных кабельных трасс;
• Горячее цинкование - в 2–3 раза увеличивает срок службы по сравнению с холодным цинком;
• Жёсткая конструкция - минимизирует вибрацию и люфт при работе оборудования рядом;
• Единство системы - полностью совместима с другими элементами B5 Combitech, снижает риск сборочных ошибок;
• Не требует обслуживания - после установки не нуждается в окраске или ремонте.

Ограничения применения

• Не предназначен для подвеса на потолок - только настенная установка;
• Не рекомендуется использовать в средах с постоянным контактом с открытым пламенем или расплавленным металлом;
• Подходит только для лотков шириной 150 мм - несовместима с более узкими или широкими моделями;
• Требует подготовки поверхности: стена должна быть прочной (бетон, кирпич, металл); не подходит для гипсокартона или древесины без усиления.

Примеры использования

• Производственные цеха - крепление лотков к стенам возле станков и автоматизированных линий;
• Электроустановки АЭС/ТЭС - надёжная фиксация силовых кабелей в условиях высокой влажности и химической активности;
• Объекты ЖКХ - монтаж кабельных трасс в подвальных помещениях и насосных станциях;
• Аэропорты и железные дороги - использование в зонах с частыми перепадами температур и влажности.

Практические советы

• Перед монтажом проверьте, чтобы ширина вашего лотка точно соответствовала 150 мм - даже +-2 мм может вызвать неплотное соединение;
• При использовании с BSV-29 убедитесь, что угол наклона не превышает 45° - иначе возрастёт нагрузка на крепёж;
• Для длинных участков трассы используйте консоль с опорой ML основание 150 мм, горячеоцинкованная каждые 1,5–2 метра - так сохранится жёсткость всей системы;
• При монтаже на бетон используйте анкерные болты M8; для металлических конструкций - самонарезающие болты с пружинной шайбой;
• Не применяйте эту консоль в качестве самостоятельного крепления - она всегда должна работать в паре с лотком и профилем B5 Combitech.
