Крепление стеновое лотка 150-200 - UGB200 ДКС

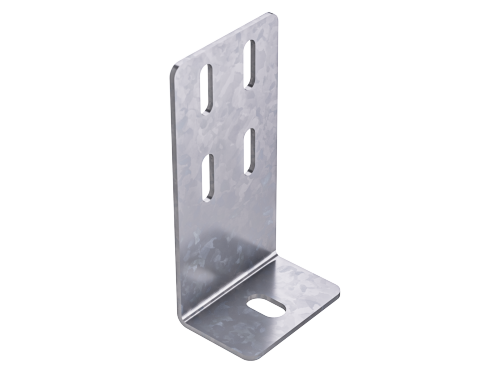

Крепление лотка стеновое, 150-200 от бренда DKC (ДКС), артикул ugb200 - надежный элемент для фиксации лотков кабельной трассы U5 Combitech на вертикальных поверхностях. Подходит для систем с высотой стенки лотка 150–200 мм, обеспечивает устойчивую установку даже при значительном весе кабелей.

Назначение и область применения

Этот тип крепления предназначен исключительно для вертикального монтажа лотков кабельной системы U5 Combitech. Применяется там, где требуется организовать трассировку силовых или слаботочных кабелей по стенам, шахтам, перегородкам или колоннам. Особенно эффективно используется в промышленных помещениях, цехах, серверных комнатах и объектах ЖКХ, где важна компактность и долговечность кабельной сети.

Технические характеристики

• Тип изделия: Крепление стеновое для лотков
• Подходящий размер лотка: Высота стенки 150–200 мм
• Материал: Ста́ль оцинкованная
• Покрытие: Горячее цинкование по методу Сендзимира - равномерный, плотный слой цинка, повышающий коррозионную стойкость
• Толщина материала: 2,5 мм - обеспечивает жесткость и нагрузочную способность
• Цвет: Серый - соответствует цветовой гамме лотков серии U5 Combitech

Совместимость и монтаж

Крепление совместимо только с лотками серии U5 Combitech от DKC (ДКС). Устанавливается на стену с помощью анкеров или дюбелей, рекомендуемый шаг между точками крепления - не более 1 метра. Расположение креплений должно быть выверено по уровню, чтобы лоток не провисал. Максимальная нагрузка зависит от типа стены и качества крепежа - необходимо выбирать анкеры, рассчитанные на вес заполненного лотка.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и защите от коррозии, применяемым в промышленных электроустановках. Горячее цинкование по методу Сендзимира гарантирует соответствие нормам DIN EN ISO 1461. Напряжение и ток через само крепление не проходят - оно является исключительно механическим элементом крепления.

Преимущества

• Высокая прочность благодаря толщине металла 2,5 мм - выдерживает длительные нагрузки без деформаций
• Устойчивость к внешним воздействиям: оцинковка предохраняет от ржавчины даже во влажных средах
• Готовое решение для стандартизированной системы U5 Combitech - снижает риск ошибок при сборке
• Серый цвет гармонирует с корпусами лотков, сохраняя эстетичный вид всей трассы

Ограничения применения

• Не горизонтальный монтаж - для него требуются другие типы креплений
• Не подходит для лотков других серий или сторонних производителей - отличаются размеры и форма крепежных отверстий
• Не предназначен для работы в условиях постоянного контакта с открытой пламенной зоной или химически активными жидкостями
• Требуется использование качественных крепежных элементов; самонарезающие болты в пористые материалы (например, газоблок) недопустимы

Примеры использования

• Фиксация лотков вдоль стен технологического цеха с большим числом силовых кабелей
• Обустройство кабельных каналов в этажных щитовых помещениях многоквартирных домов
• Прокладка кабеля по вертикальным шахтам в офисных комплексах и больницах
• Монтаж трассы рядом с оборудованием на заводах, где необходима защита от механических ударов и повышенной влажности

Практические советы

• Перед монтажом проверьте, что высота стенки вашего лотка действительно находится в диапазоне 150–200 мм - меньшие или большие значения не позволят правильно закрепить изделие
• На длинных участках используйте минимум два крепления на каждый лоток длиной 2 метра - один на каждом конце + один посередине
• При работе с бетонными стенами используйте анкера M8 или аналогичные по несущей способности - минимальный момент затяжки указан в документации DKC
• Не допускайте перекоса лотка при затяжке крепежа - он должен свободно опираться на все точки крепления одновременно
• Артикул ugb200 всегда заказывается парой с другими элементами серии U5 Combitech - например, угловыми переходниками или крышками - для целостности системы
