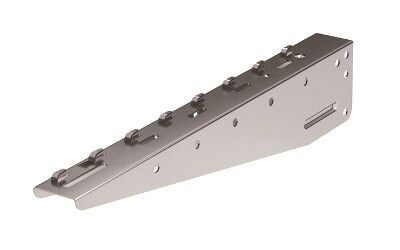

Консоль для проволочного лотка BM осн.150 сталь DKC FC34180 ДКС

Консоль для проволочного лотка основание 150 мм сталь DKC - это опорный элемент для сборки кабельных трасс в системе F5 Combitech. Применяется там, где нужна прочная, огнестойкая и долговечная фиксация проволочных лотков на вертикальных поверхностях. Артикул fc34180 соответствует серийному решению DKC.

Назначение и область применения

Консоль для проволочного лотка основание 150 мм сталь DKC предназначена для крепления проволочных лотков шириной 150 мм к стенам, перегородкам или другим вертикальным конструкциям. Она используется в составе кабельных трасс систем F5 Combitech, особенно там, где требуется высокая механическая надёжность и огнестойкость - например, в промышленных цехах, распределительных пунктах, серверных помещениях и на транспорте.

Технические характеристики

• Ширина лотка: 150 мм - совместима с лотками этой же ширины из серии F5 Combitech;
• Материал: сталь оцинкованная с покрытием цинк - устойчивость к коррозии в условиях повышенной влажности;
• Толщина стали: 1,5 мм - обеспечивает жёсткую конструкцию без деформаций;
• Несущая способность: 2842 кг - позволяет выдерживать значительную массу кабелей и оборудования;
• Угол установки: 90° - идеально подходит для вертикального крепления;
• Исполнение: опорный кронштейн - предназначен для фиксации лотка снизу, без необходимости сверления в самом лотке;
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени;
• Цвет: серый - соответствует цветовой гамме всей серии F5 Combitech;
• Климатическое исполнение: УХЛ2 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости;
• Рекомендованный ассортимент: да - официально одобрен производителем для использования с системой F5 Combitech.

Совместимость и монтаж

Консоль для проволочного лотка основание 150 мм сталь DKC совместима исключительно с профилями PSM и PSL системы F5 Combitech. Для монтажа используются болты M8×60 и гайки M8 - они не входят в комплект и должны быть закуплены отдельно. Конструкция предусматривает безвинтовой монтаж: лоток просто защёлкивается на консоли, что ускоряет сборку и снижает трудозатраты. Нельзя использовать с другими типами лотков или профилей - даже аналогичными по размеру.

Безопасность и стандарты

Консоль выполнена в соответствии с требованиями к огнестойкости и механической прочности, применяемым в промышленных кабельных системах. Сертификаты на продукцию DKC подтверждают соответствие нормам безопасности для электромонтажа в зонах с повышенными требованиями к пожарной защите. Цинковое покрытие соответствует ГОСТ 1759.4-87 - обеспечивает антикоррозийную защиту в средах класса UХL2.

Преимущества

• Высокая несущая способность - подходит для тяжёлых кабельных трасс с большим количеством силовых кабелей;
• Безвинтовой монтаж - экономит время при установке и не требует специальных инструментов кроме гаечного ключа для крепления к профилю;
• Огнестойкость - повышает безопасность объекта в случае возгорания;
• Оцинкованная сталь - продлевает срок службы в агрессивных средах без дополнительной защиты;
• Чёткая совместимость с F5 Combitech - гарантирует правильную работу всей системы без риска проскальзывания или деформации.

Ограничения применения

• Не применяется для горизонтального крепления - угол 90° делает её подходящей только для вертикальной фиксации;
• Подходит только для лотков шириной 150 мм - нельзя адаптировать под другие размеры;
• Требуются дополнительные крепёжные элементы (болты M8x60 и гайки M8) - они не входят в комплект;
• Не рекомендуется для внешней установки без защиты от прямого попадания осадков - хотя IP-класс не указан, длительное воздействие воды может со временем повредить цинковое покрытие;
• Не подходит для систем других производителей - даже если размеры совпадают, форма крепления отличается.

Примеры использования

• Фиксация проволочных лотков вдоль стен в цехе по производству электрооборудования;
• Сборка вертикальных кабельных трасс в серверной комнате с плотной укладкой силовых и сигнальных кабелей;
• Монтаж кабельных путей на промышленном оборудовании, где есть вибрации и высокая нагрузка;
• Обустройство кабельных каналов в подземных переходах и тоннелях с повышенной влажностью.

Практические советы

• Перед монтажом проверьте, чтобы профили PSM/PSL были правильно установлены и выровнены - иначе лоток будет перекашиваться;
• Используйте только болты M8×60 - более длинные или тонкие могут не выдержать нагрузку или не войти в резьбу профиля;
• При большом весе кабелей расставляйте консоли через каждые 1–1,5 метра - максимальная нагрузка рассчитана на один элемент;
• Если система эксплуатируется в местах с частыми перепадами температур, периодически проверяйте состояние цинкового покрытия - при появлении белого налёта (белой ржавчины) можно нанести антивандальное покрытие;
• Артикул fc34180 - единственный вариант для этого типа крепления в серии DKC; замена другими моделями возможна только после точного сравнения всех параметров.
