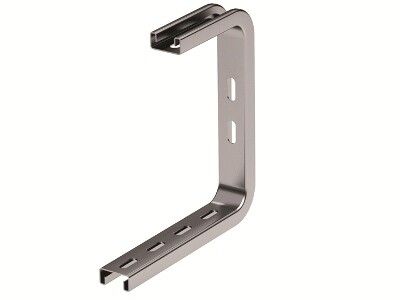

Консоль потолочная легкая DS осн. 100мм DKC BBA3010 ДКС

Консоль легкая потолочная DS осн. 100 мм от DKC (ДКС) - надежный элемент крепления для лотков шириной и высотой до 100 мм, предназначен для установки на потолок или стену в системах электромонтажа с умеренной механической нагрузкой. Артикул bba3010 из серии B5 Combitech обеспечивает прочную фиксацию благодаря оцинкованной стали толщиной 2,5 мм.

Назначение и область применения

Консоль легкая потолочная DS осн. 100 мм используется для подвесного монтажа кабельных лотков в помещениях с невысокими требованиями к нагрузкам. Подходит для прокладки слаботочных и силовых сетей в офисах, производственных зонах, жилых комплексах и объектах коммунальной инфраструктуры. Применяется там, где требуется компактное, долговечное и легко монтируемое решение для лотков шириной 100 мм.

Технические характеристики

• Тип изделия: Консоль потолочная
• Подходит для лотков: Ширина 100 мм, Высота 100 мм, Макс. высота лотка - 250 мм
• Несущая способность: 2795 кг
• Материал: Сталь оцинкованная с непрерывным холодным цинкованием
• Толщина металла: 2,5 мм
• Форма: S-образный кронштейн
• Покрытие: Цинк (защита от коррозии)
• Климатическое исполнение: УХЛ2 (работает при температуре от −40C до +40C, в условиях повышенной влажности)
• Количество отверстий для крепления: 3
• Тип крепления: Винтовое (к потолку/стене и к лотку)
• Совместимость с лотками: Да

Совместимость и монтаж

Консоль легкая потолочная DS осн. 100 мм совместима со всеми лотками шириной 100 мм и высотой до 250 мм, включая продукцию серий B5 Combitech и аналогичные модели других производителей. Крепление осуществляется через три предварительно просверленных отверстия в основе консоли. Для монтажа используются анкерные болты или дюбели подходящего диаметра (не указаны в спецификациях - выбирать исходя из типа основания: бетон, кирпич, гипсокартон). Лоток фиксируется винтами к боковым выступам консоли - необходимы саморезы M6 или аналогичные (не входят в комплект).

Безопасность и стандарты

Изделие соответствует требованиям к электрооборудованию для внутренней прокладки в условиях класса UXL2. Наличие оцинкованного покрытия снижает риск коррозии, что повышает безопасность длительной эксплуатации. Соответствие нормам безопасности достигается за счет достаточной несущей способности и качественного изготовления.

Преимущества

• Высокая несущая способность - позволяет использовать даже для массивных лотков с большим количеством кабелей
• Оцинкованная сталь толщиной 2,5 мм гарантирует долговечность и устойчивость к деформациям
• S-образная форма обеспечивает устойчивую опору и равномерное распределение нагрузки
• Непрерывное холодное цинкование - более однородное и долговечное покрытие по сравнению с горячим
• Простота монтажа: три отверстия позволяют точно выставить положение консоли перед фиксацией

Ограничения применения

• Не рекомендуется для использования вне помещений - хотя есть исполнение УХЛ2, изделие не имеет защиты IP и не рассчитано на воздействие осадков или прямого UV-излучения
• Не подходит для лотков шириной больше 100 мм - возможен перекос и потеря устойчивости
• Не применяется в средах с химически активными веществами - цинковое покрытие может разрушаться при контакте с кислотами, щелочами или солями
• Требуется точный расчет шага между консолями - максимальная длина пролета зависит от веса лотка и числа кабелей

Примеры использования

• Подвес лотков с сигнализационными проводами в административном здании
• Монтаж кабельных каналов на потолке серверной комнаты
• Прокладка светового и управления освещением в торговых центрах
• Электроустановки в производственных корпусах с контролируемой влажностью

Практические советы

• Перед монтажом проверьте соответствие ширины лотка 100 мм - использование с другими размерами нарушает работу системы
• При установке на бетон используйте анкеры M8–M10; для гипсокартона - специальные дюбели-бабочки
• Шаг между консолями не должен превышать 1,5 метра при заполнении лотка на 70%
• Обязательно затяните все винты - недостаточно плотное крепление вызывает люфт и быстрый износ
• Консоль легкая потолочная DS осн. 100 мм хорошо сочетается с другими элементами серии B5 Combitech - можно собирать целые системы без адаптеров
