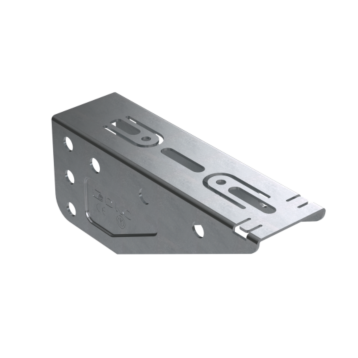

Консоль ВМ основание 100 мм цинк-ламельная - BBM5010ZL ДКС

Консоль ВМ основание 100 мм цинк-ламельная от DKC (ДКС) - это опорный элемент для сборки кабельных трасс в промышленных условиях. Артикул bbm5010zl из серии B5 Combitech предназначен для надежного крепления лотков на вертикальных и горизонтальных участках, особенно там, где важна устойчивость к коррозии.

Назначение и область применения

Консоль ВМ основание 100 мм цинк-ламельная используется для фиксации кабельных лотков шириной 100 мм в системах распределения проводов и кабелей. Применяется в средах с повышенной влажностью, запыленностью и агрессивными условиями - например, на автосборочных предприятиях, в производственных цехах, на объектах жилищного и коммерческого строительства. Подходит для монтажа в профилях BPL-29 и BPM-29, а также в наклонных подвесах BSV-29.

Технические характеристики

• Несущая способность: 3400 Н - выдерживает нагрузку до 340 кг при равномерном распределении веса;
• Ширина лотка: 100 мм - совместима с лотками соответствующего размера;
• Угол установки: 90 градусов - позволяет формировать перпендикулярные переходы между горизонтальными и вертикальными участками трассы;
• Материал: сталь оцинкованная толщиной 1,5 мм - обеспечивает прочность и долговечность;
• Покрытие: цинк-ламель - защищает от коррозии даже при механическом повреждении поверхности;
• Цвет: серый - соответствует цветовой гамме системы B5 Combitech;
• Огнестойкость: да - материал не поддерживает горение и сохраняет форму при воздействии открытого пламени.

Совместимость и монтаж

Консоль ВМ основание 100 мм цинк-ламельная совместима исключительно с профилями серии B5 Combitech: BPL-29 и BPM-29. Для монтажа требуется предварительная установка этих профилей. Крепление к наклонным подвесам BSV-29 допускается, но требует точного соблюдения угловых параметров. Монтаж выполняется болтовым соединением - все отверстия уже подготовлены. Установка возможна как на стену, так и на потолок при использовании подходящих крепежных элементов.

Безопасность и стандарты

Консоль ВМ основание 100 мм цинк-ламельная соответствует требованиям безопасности для промышленных электроустановок. Огнестойкость подтверждена испытаниями на соответствие нормам IEC 61537. Материал не содержит токсичных веществ, безопасен при работе в закрытых помещениях.

Преимущества

• Высокая коррозионная стойкость благодаря цинк-ламельному покрытию - срок службы увеличен на 30–50% по сравнению с обычным цинкованием;
• Жесткая конструкция из стали 1,5 мм - минимизирует прогиб при максимальной нагрузке;
• Готовые места крепления - снижают время монтажа и риск ошибок;
• Совместимость с целой серией B5 Combitech - позволяет использовать единые комплектующие в сложных трассах.

Ограничения применения

• Не предназначена для монтажа вне системы B5 Combitech - несовместима с другими типами профилей;
• Не рекомендуется для постоянного контакта с химически активными жидкостями (например, кислотами, щелочами);
• Запрещено использование в условиях температур выше +80 C - возможно изменение свойств покрытия;
• Не следует применять в качестве самостоятельного несущего элемента - всегда требует крепления к профилю.

Примеры использования

• Фиксация кабельных лотков в цехах автопроизводства - где есть масла, бензин и частые мойки;
• Подвеска трасс в подземных парковках - для защиты от влаги и солевых растворов;
• Обустройство электрощитовых помещений в новых зданиях - когда нужна огнестойкая и долговечная система;
• Монтаж в промышленных конвейерах - где требуется жесткая фиксация и доступ к кабелям для обслуживания.

Практические советы

• Перед монтажом проверьте, что профиль BPL-29/BPM-29 установлен точно по уровню - иначе консоль будет перекошена;
• При использовании в сыром воздухе дополнительно смажьте болты антикоррозийной смазкой;
• Не используйте саморезы большего диаметра - они могут повредить внутреннюю структуру профиля;
• Артикул bbm5010zl можно заказывать в комплекте с другими элементами серии B5 Combitech - это гарантирует совпадение всех параметров и внешнего вида;
• Для длинных трасс рекомендуется шаг крепления не более 1,5 метра - чтобы избежать прогиба лотка.
