Угловая секция 90° 35x200 (RB 90 320 FT) | 7124236 OBO Bettermann

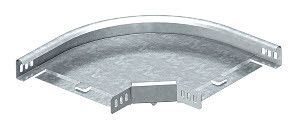

Угловая секция 90 градусов 35x200 мм горячий цинк от OBO BETTERMANN (артикул rb 90 320 ft) предназначена для изменения направления кабельного лотка на 90° при сохранении высоты бортов 35 мм. Применяется в системах прокладки кабелей в промышленных объектах, где требуется надежная и долговечная конструкция.

Назначение и область применения

Эта угловая секция используется для соединения прямых участков кабельных лотков с бортами высотой 35 мм под прямым углом. Подходит для систем, требующих жесткой фиксации и защиты от механических воздействий - например, на заводах, в энергообъектах, транспортных узлах и других местах с повышенными требованиями к надежности.

Технические характеристики

• Угол поворота: 90°
• Высота борта: 35 мм
• Ширина: 200 мм
• Толщина материала: 1 мм
• Внутренний радиус изгиба: 50 мм
• Материал: сталь с горячим цинкованием
• Покрытие: горячий цинк - защищает от коррозии даже при повреждении поверхности
• Исполнение изгиба: жесткий - обеспечивает точную форму без деформаций при монтаже
• Перфорация в основании: да - позволяет закрепить секцию болтами или саморезами через отверстия
• В комплекте: соединительный элемент - не требует дополнительных деталей для сборки с другими лотками

Совместимость и монтаж

Угловая секция совместима с любыми кабельными лотками OBO BETTERMANN серии с высотой борта 35 мм. Соединяется с прямыми участками с помощью входящего в комплект соединительного элемента - он фиксируется в перфорированных зонах. Монтаж выполняется с использованием стандартных крепежей (болты M8/M10) через перфорацию. Учитывайте внутренний радиус 50 мм - он определяет минимальный радиус изгиба кабелей внутри лотка. Не допускается применение с лотками другой высоты - это нарушит герметичность и прочность системы.

Безопасность и стандарты

• Произведено в соответствии с требованиями промышленной безопасности РФ (реестр №1367/9/2023)
• Обладает лицензией Росатома (ЦО-12-101-13253 от 12.04.2023) - разрешено использование на атомных объектах
• Соответствует нормам EN 61537 и ГОСТ Р 50571 для кабельных систем

Преимущества

• Горячее цинкование гарантирует срок службы более 25 лет даже в агрессивных средах
• Жесткий изгиб предотвращает провисание и деформацию при нагрузках
• Перфорированное основание ускоряет установку и снижает риск смещения
• Встроенный соединительный элемент исключает необходимость докупать фурнитуру
• Совместимость с сериями OBO BETTERMANN обеспечивает единый стандарт монтажа

Ограничения применения

• Не применяется для лотков с высотой борта отличной от 35 мм - возможны щели и потеря защиты
• Не рекомендовано использовать в условиях постоянного погружения в воду - хотя покрытие устойчиво, длительное нахождение под водой может вызвать коррозию в местах сварных швов
• Запрещено применять в качестве несущей конструкции - рассчитана только на вес кабелей и легких внешних нагрузок
• Не предназначен для работы при температуре выше +80C - материал теряет упругость, возможно изменение формы

Примеры использования

• Смена направления трассы в цехе с вертикальным перемещением кабелей между этажами
• Обход оборудования на конвейерной линии, где необходимо сохранить высоту лотка
• Прокладка кабелей в подземных каналах с поворотом на 90°
• Системы управления на АЭС и других объектах с особым режимом эксплуатации

Практические советы

• Перед монтажом проверьте соответствие высоты борта лотка - должна быть точно 35 мм
• Используйте крепеж с пластиковыми или металлическими шайбами - это предотвратит повреждение цинкового слоя
• При необходимости удлинения трассы используйте только оригинальные соединители OBO BETTERMANN - сторонние детали нарушают целостность системы
• Проверяйте внутренний радиус 50 мм при прокладке силовых кабелей - слишком малый радиус может повредить изоляцию
• На объектах с высокой влажностью дополнительно контролируйте состояние соединений каждые 6–12 месяцев
