Кабельный листовой лоток перфорированный 35x200x3000 (MKS 320 FT) | 6053203 OBO Bettermann

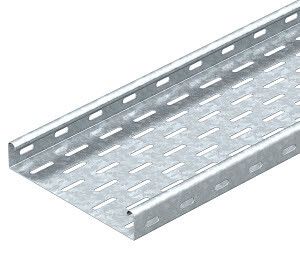

Кабельный лоток листовой перфорированный 35x200x3000 мм, горячеоцинкованный от OBO BETTERMANN (артикул 6053203, тип MKS 320 FT) предназначен для прокладки и фиксации силовых и слаботочных кабелей в промышленных и инфраструктурных объектах. Лоток выполнен из оцинкованной стали с повышенной устойчивостью к коррозии и соответствует требованиям Росатома.

Назначение и область применения

Этот кабельный лоток используется для организации маршрутов прокладки кабелей на производствах, в энергообъектах, на транспорте и в зданиях с высокими требованиями к надёжности. Подходит для установки внутри помещений и в защищённых наружных зонах. Применяется там, где требуется доступ к кабелям для обслуживания, модернизации или замены - например, на станках, в распределительных щитах, на конвейерах и в технологических коридорах.

Технические характеристики

• Размеры: 35 мм (высота бортов) × 200 мм (ширина) × 3000 мм (длина)
• Материал: сталь с горячим цинкованием - защита от коррозии в агрессивных средах
• Толщина стенки: 1 мм - обеспечивает жёсткость при минимальном весе
• Полезное сечение: 6800 мм2 - позволяет размещать значительную массу кабелей без перегрузки
• Перфорация: боковые стенки и основание имеют отверстия для крепления, вентиляции и удобного прохода кабелей
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при температурных воздействиях
• Исполнение: без соединительного элемента - требует самостоятельного подбора фитингов

Совместимость и монтаж

Лоток совместим с комплектующими серии MKS от OBO BETTERMANN: крепления, углы, тройники, переходники. Для сборки используются болты, саморезы или специальные крепёжные элементы через перфорацию в основании. Монтаж возможен на стенах, потолках, опорах и кронштейнах. Учитывайте посадочные размеры: перфорация рассчитана под стандартные крепёжные детали диаметром до 6–8 мм. Соединение между секциями выполняется встык с использованием внешних или внутренних соединителей (приобретаются отдельно).

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к применению на ядерных и радиационно опасных объектах
• Занесён в Реестр промышленной продукции РФ (№ 1367/10/2023)
• Соответствует требованиям ГОСТ Р 50571 и IEC 61537 для систем кабельных путей
• Не выделяет токсичных веществ при нагреве - безопасен для закрытых пространств

Преимущества

• Высокая прочность благодаря толщине 1 мм и оцинкованному покрытию - срок службы более 25 лет в условиях влажности и химической активности
• Перфорация снижает вес и улучшает теплоотвод, предотвращая перегрев кабелей
• Удобство монтажа: можно легко крепить к любым поверхностям через отверстия в дне
• Поддержка открытого доступа к кабелям - упрощает диагностику и ремонт
• Совместимость с широким спектром аксессуаров серии MKS - гибкая система сборки

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем или длительным воздействием температур выше +90 C
• Не рекомендован для постоянного погружения в воду - хотя цинк защищает от влаги, лоток не имеет IP-класса герметичности
• Требует дополнительных крепёжных элементов - не является готовым модулем, нуждается в сборке
• Не подходит для мест с механическими ударными нагрузками (например, в зоне движения тяжёлой техники без защиты)

Примеры использования

• Прокладка кабелей управления на заводах с автоматизированными линиями
• Фиксация силовых кабелей в подстанциях и распределительных пунктах
• Обустройство кабельных трасс в медицинских учреждениях и научных лабораториях
• Монтаж в помещениях с повышенной влажностью - холодильные камеры, насосные станции
• Использование в рамках проектов, требующих сертификатов Росатома - АЭС, ядерные центры

Практические советы

• Выбирайте длину 3000 мм для минимизации стыков - меньше точек отказа
• При длинных трассах используйте компенсационные участки - металл расширяется при нагреве
• Для вертикальных участков применяйте дополнительные поддерживающие кронштейны с шагом не более 1,5 м
• Проверьте соответствие диаметра отверстий в лотке и крепёжа перед заказом - некоторые болты могут не подходить
• Храните лоток в сухом месте - даже оцинкованная сталь может терять защитные свойства при длительном контакте с агрессивной влагой
• При необходимости увеличения грузоподъёмности комбинируйте два лотка параллельно - так повышается жёсткость и несущая способность
