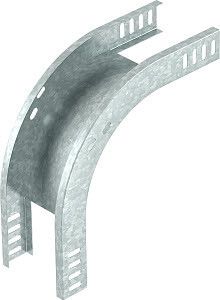

Вертикальный угол 90° внешний 35x200 (RBV 320 F FT) | 7007214 OBO Bettermann

Угол вертикальный внешний 90 градусов 35x200 мм горячий цинк от OBO BETTERMANN (артикул 7007214, RBV 320 F FT) предназначен для формирования наружных поворотов в системах кабельных лотков с высотой стенки 35 мм. Продукт обеспечивает прочную и долговечную сборку в агрессивных средах благодаря защите от коррозии методом горячего цинкования.

Назначение и область применения

Этот угол используется для изменения направления кабельных лотков на 90° во внешних углах вертикальных трасс. Подходит для всех типов лотков с высотой боковой стенки 35 мм. Применяется в промышленных объектах: энергоустановках, заводах, транспортных терминалах, где требуется надёжная прокладка силовых и слаботочных кабелей. Особенно эффективен там, где есть риск воздействия влаги, химикатов или перепадов температур.

Технические характеристики

• Тип: Вертикальный внешний угол
• Угол изгиба: 90°
• Высота стенки: 35 мм
• Ширина: 200 мм
• Толщина материала: 1 мм
• Материал: Сталь
• Покрытие: Горячий цинк - защита от коррозии, соответствует ГОСТ 14918
• Исполнение: Без соединительного элемента - требует самостоятельного крепления к лоткам
• Обозначение производителя: RBV 320 F FT

Совместимость и монтаж

Угол совместим с любыми кабельными лотками OBO BETTERMANN и аналогичными моделями других производителей, имеющими высоту боковой стенки 35 мм. Для установки необходимо закрепить его к основному лотку с помощью болтов, самонарезающих винтов или специальных зажимов. Учитывайте, что угол не имеет встроенных фиксирующих элементов - все крепления выполняются дополнительно. Монтаж допускается как на горизонтальной, так и на вертикальной части трассы. Рекомендуется использовать герметики или уплотнители при прокладке в сырых помещениях.

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023 - разрешён к применению на ядерных и радиационно опасных объектах
• Занесён в Реестр промышленной продукции РФ (№ 1367\9\2023)
• Покрытие соответствует требованиям к антикоррозийной защите для промышленного оборудования

Преимущества

• Горячее цинкование обеспечивает длительную защиту даже при механическом повреждении покрытия - цинк продолжает работать как анодная защита
• Стальная конструкция выдерживает значительные нагрузки и вибрации
• Форма и размеры точно соответствуют стандартным лоткам 35 мм - исключает необходимость доработки
• Подтверждённая лицензия Росатома расширяет возможности применения на стратегически важных объектах

Ограничения применения

• Не предназначена для внутренних углов - только для наружных поворотов
• Не рекомендуется для использования в условиях постоянного погружения в жидкости - хотя цинк защищает от влаги, он не рассчитан на длительное подводное действие
• Требует дополнительных крепёжных элементов - не является самозакрывающимся компонентом
• Не подходит для лотков с высотой стенки менее или более 35 мм - возможны щели и снижение защиты кабелей

Примеры использования

• Переход между двумя горизонтальными участками кабельного лотка в цехе металлургического комбината
• Вертикальный поворот трассы от потолочного лотка к полу в подстанции
• Сборка системы прокладки кабелей в туннеле с повышенной влажностью
• Монтаж в зоне АЭС или НИИ с особыми требованиями к безопасности

Практические советы

• Проверьте перед монтажом, чтобы высота стенки вашего лотка была именно 35 мм - даже +-1 мм может вызвать плохую посадку
• При использовании в местах с частыми вибрациями используйте контргайки или шплинты на крепёж
• Если угол будет установлен вне помещений - проверьте наличие дополнительных уплотнений на стыках с другими элементами
• Храните изделие в сухом месте до монтажа - даже цинкованная сталь может окисляться при длительном контакте с влагой
• Артикулы 7007214 и RBV 320 F FT - это один и тот же продукт; при заказе можно использовать любой из них
