Кабельный листовой лоток перфорированный 35x100x3000 (MKS 310 FS) | 6053548 OBO Bettermann

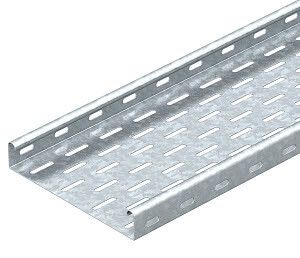

Кабельный лоток листовой перфорированный 35x100x3000 мм, сталь 1 мм от OBO BETTERMANN (артикул MKS 310 FS) предназначен для прокладки и фиксации силовых и слаботочных кабелей в промышленных и инфраструктурных объектах. Лоток выполнен из оцинкованной стали с перфорацией, обеспечивает доступ к проводам, упрощает монтаж и соответствует требованиям безопасности для зон с повышенными рисками.

Назначение и область применения

Кабельный лоток листовой перфорированный 35x100x3000 мм, сталь 1 мм используется для организации кабельных трасс в помещениях и на открытых участках: цехах, распределительных пунктах, серверных, транспортных терминалах, энергообъектах. Подходит для прокладки кабелей в системах автоматизации, связи, управления и питания оборудования. Благодаря огнестойкости и лицензии Росатома, применяется на объектах атомной отрасли и других критически важных инфраструктурах.

Технические характеристики

• Габариты: 35 мм (высота бортика) × 100 мм (ширина) × 3000 мм (длина)
• Толщина материала: 1 мм
• Материал: оцинкованная сталь - защищена от коррозии
• Полезное сечение: 3300 мм2 - позволяет размещать значительное количество кабелей
• Покрытие: цинк - антикоррозийное, без свинца
• Огнестойкость: да - выдерживает воздействие открытого пламени в соответствии с нормами
• Исполнение: с соединительным разъемом - обеспечивает герметичное и прочное стыкование
• Перфорация: боковые стенки и дно - для вентиляции, крепления и удобного доступа к кабелям
• Тип: MKS 310 FS - серия для средних механических нагрузок

Совместимость и монтаж

Кабельный лоток листовой перфорированный 35x100x3000 мм, сталь 1 мм совместим с другими элементами системы MKS от OBO BETTERMANN: углы, переходники, кронштейны, крышки. Монтаж осуществляется с помощью болтов или самонарезающих винтов через перфорацию в основании. Соединительный разъем позволяет собирать лотки в длинные трассы без дополнительных деталей - достаточно совместить края и закрепить. Установка возможна на стены, потолки, опоры и кронштейны. Для вертикальной прокладки рекомендуется использовать фиксирующие хомуты.

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к применению на АЭС и ядерных объектах
• Занесён в Реестр промышленной продукции РФ (№ 1367/10/2023)
• Соответствует требованиям ГОСТ Р 50571 и IEC 61537 к кабельным системам
• Огнестойкость подтверждена испытаниями - не распространяет горение, сохраняет целостность при температуре до 900 C

Преимущества

• Перфорация по всей поверхности - легко пробивать отверстия под кабели, крепления и выводы без инструментов
• Оцинкованная сталь - долговечность даже во влажной среде, не требует покраски
• Удобство сборки - разъемы обеспечивают быстрое соединение без сварки
• Высокая грузоподъемность - выдерживает плотную укладку кабелей без деформации
• Доступ к кабелям - можно проверять, заменять или добавлять провода без демонтажа всего лотка

Ограничения применения

• Не предназначен для постоянного погружения в воду - хотя оцинкован, не имеет IP-защиты
• Не следует использовать в агрессивных химических средах (кислоты, щелочи) - цинк может разрушаться
• Максимальная нагрузка рассчитана на средние условия; для тяжелых кабельных массивов (>15 кг/м) требуется усиление креплений
• Длина 3 метра - при больших пролетах (>2 м между точками крепления) необходима установка поддерживающих элементов

Примеры использования

• Прокладка кабелей управления на конвейерной линии в пищевой промышленности
• Распределение силовых кабелей в подстанциях и распределительных щитах
• Обустройство кабельных трасс в серверных комнаты с частым обслуживанием
• Монтаж в условиях атомной станции - благодаря лицензии Росатома
• Формирование кабельных каналов в тоннелях и эстакадах с доступом для осмотра

Практические советы

• При проектировании трассы учтите, что ширина лотка - 100 мм, а полезное сечение - 3300 мм2 - это максимум для кабелей с суммарным внешним диаметром до 50–55 мм
• Для защиты от пыли и влаги используйте крышку (совместимую модель - OBO MKS 310 Cover)
• При монтаже на металлические конструкции - используйте изоляционные прокладки, чтобы исключить гальваническую коррозию
• Не перегружайте лоток более чем на 60% от объема - это снижает теплоотвод и затрудняет обслуживание
• Артикул MKS 310 FS указывает на тип и комплектацию - всегда сверяйте его при заказе запчастей
