Кабельный листовой лоток перфорированный 35x150x3000 (MKS 315 FS) | 6053572 OBO Bettermann

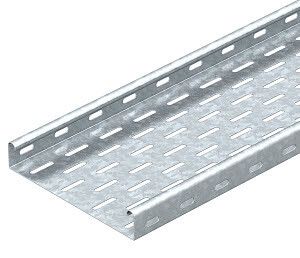

Кабельный лоток листовой перфорированный 35x150x3000 мм, сталь 1 мм от OBO BETTERMANN (артикул 6053572, тип MKS 315 FS) предназначен для прокладки и фиксации силовых и слаботочных кабелей в промышленных и инфраструктурных объектах. Лоток выполнен из оцинкованной стали с перфорацией, что обеспечивает удобство монтажа, вентиляцию и легкий доступ к проводам.

Назначение и область применения

Этот кабельный лоток используется для упорядоченной прокладки кабелей на производствах, в цехах, АЗС, энергообъектах и других местах с повышенными требованиями к надежности. Подходит для горизонтальной и вертикальной прокладки в помещениях и на открытых площадках. Применяется там, где требуется быстрый доступ к кабелям для обслуживания, модернизации или ремонта.

Технические характеристики

• Габариты: 35 мм (высота бортов) × 150 мм (ширина) × 3000 мм (длина)
• Материал: оцинкованная сталь толщиной 1 мм
• Полезное сечение: 5050 мм2 - позволяет разместить значительную массу кабелей без перегрузки
• Покрытие: цинк - защищает от коррозии, повышает долговечность
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Перфорация: боковые стенки и основание - обеспечивают вентиляцию, крепление и проход кабелей
• Комплектация: в комплекте соединительный разъем для стыковки лотков без дополнительных деталей
• Тип: MKS 315 FS - серия от OBO BETTERMANN для средних нагрузок с высотой борта 35 мм

Совместимость и монтаж

Лоток совместим с другими элементами системы MKS 315 FS от OBO BETTERMANN: кронштейнами, углами, переходниками и крышками. Монтаж выполняется с помощью болтов или саморезов через перфорацию в основании. Соединительный разъем в комплекте позволяет легко состыковывать лотки по длине без зазоров. Для вертикального монтажа рекомендуется использовать поддерживающие кронштейны с шагом не более 1,5 метра. Установка возможна на стены, потолки, опоры и металлоконструкции.

Безопасность и стандарты

• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к использованию на ядерных и радиационно опасных объектах
• Включен в Реестр промышленной продукции РФ (№ 1367/10/2023)
• Огнестойкость подтверждает соответствие нормам противопожарной защиты

Преимущества

• Перфорация по всей поверхности снижает вес и улучшает теплоотвод, предотвращая перегрев кабелей
• Оцинкованное покрытие увеличивает срок службы до 25+ лет даже во влажной среде
• Соединительный разъем в комплекте экономит время на сборке и исключает необходимость докупать крепления
• Высокая жесткость при толщине 1 мм обеспечивает устойчивость к механическим воздействиям
• Поддержка стандартизированной системы MKS 315 FS упрощает масштабирование проектов

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем или температурой выше +80 C длительное время
• Не рекомендован для постоянного погружения в воду - хотя оцинковка защищает от влаги, он не имеет IP-класса герметичности
• Не подходит для установки в условиях сильной химической агрессивной среды (например, кислотные пары, щелочи)
• При монтаже вблизи сварочных работ необходимо защищать поверхность от брызг расплавленного металла - может повредить цинковое покрытие

Примеры использования

• Прокладка кабелей управления на конвейерных линиях в автомобильном цехе
• Распределение силовых кабелей в подстанциях и распределительных пунктах
• Укладка слаботочных сетей (LAN, CCTV, сигнализация) в административных зданиях
• Фиксация кабелей в системах автоматизации на заводах, где нужен частый доступ к проводам

Практические советы

• При расчете количества лотков учтите, что полезное сечение 5050 мм2 - это максимальная суммарная площадь всех кабелей внутри. Не заполняйте лоток на 100%, оставьте 20–30% свободного места для охлаждения и будущего расширения сети.
• Для длинных трасс используйте соединительные разъемы из комплекта - они сохранят целостность заземления между секциями.
• При монтаже на потолок применяйте анкерные крепления с учетом веса заполненного лотка - один 3-метровый лоток с кабелями может весить до 15–20 кг.
• Проверяйте наличие лицензии Росатома при закупке для объектов госкорпораций - это обязательное требование.
• Артикул 6053572 и тип MKS 315 FS должны совпадать в документации - это гарантирует совместимость с остальными элементами системы OBO BETTERMANN.
