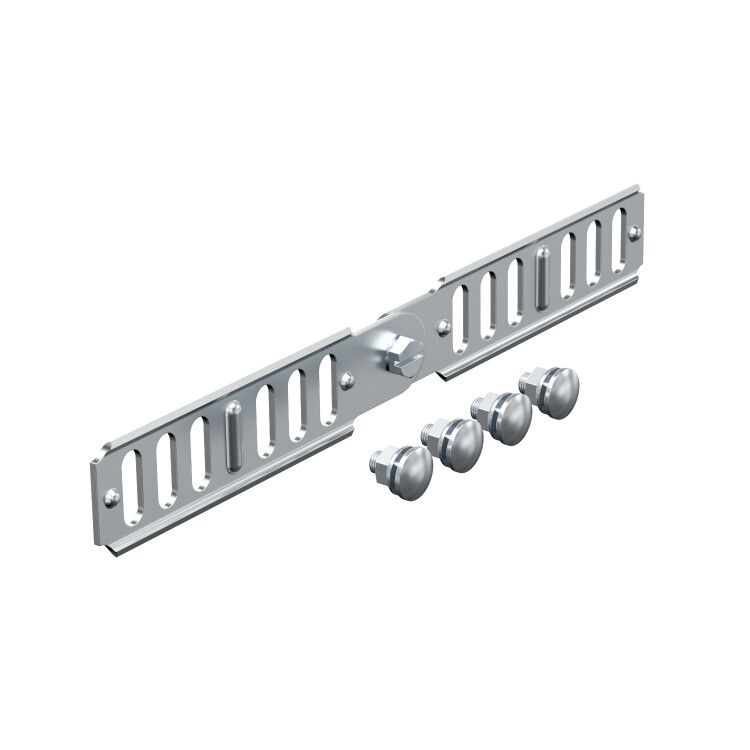

Соединитель шарнирный кабельного листового лотка 35x240 - 7082002 OBO Bettermann

Шарнирный соединитель кабельного листового лотка 35x240 мм, серия RGV 35 FS - элемент для гибкого соединения участков кабельных лотков, позволяющий компенсировать температурные деформации и изменение направления трассы. Произведён компанией OBO BETTERMANN, артикул 7082002, предназначен для систем с оцинкованной стальной конструкцией.

Назначение и область применения

Шарнирный соединитель кабельного лотка 35x240 мм, серия RGV 35 FS используется для соединения двух прямых участков кабельного лотка с возможностью вертикального изгиба. Применяется там, где требуется компенсация теплового расширения, усадки конструкций или изменение траектории трассы без жесткого фиксирования. Подходит для прокладки силовых и слаботочных кабелей на объектах с колеблющимися нагрузками - например, на заводах, в цехах, на элеваторах, в зонах с вибрацией оборудования.

Технические характеристики

• Высота лотка: 35 мм
• Ширина лотка: 240 мм
• Тип соединения: винтовой - надёжное крепление болтами, не требует сварки
• Тип шарнира: вертикальный - позволяет поворачивать лоток в плоскости перпендикулярно основанию
• Материал: сталь оцинкованная - устойчивость к коррозии, долгий срок службы
• Толщина материала: 2 мм - достаточная жёсткость для механических нагрузок
• Исполнение: продольное - соединяет лотки вдоль их оси
• Покрытие: оцинкованное - соответствует требованиям к защите от внешней среды
• Модель: RGV 35 FS - часть серии решений OBO BETTERMANN для листовых лотков

Совместимость и монтаж

Шарнирный соединитель кабельного лотка 35x240 мм, серия RGV 35 FS совместим только с лотками того же типа - с высотой бортов 35 мм и шириной 240 мм. Устанавливается между двумя прямыми секциями лотка. Для монтажа используются стандартные болты M6, которые входят в комплект. Соединение не требует специальных инструментов - достаточно отвертки или гаечного ключа. После установки проверьте плотность контакта и равномерность затяжки всех винтов - это предотвращает провисание и люфт.

Преимущества

• Гибкость: обеспечивает вертикальную компенсацию без потери целостности трассы
• Надёжность: прочная оцинкованная сталь выдерживает длительные механические нагрузки
• Легкий монтаж: винтовое соединение исключает необходимость сварки и термической обработки
• Совместимость: полностью интегрируется с другими элементами серии RGV 35 от OBO BETTERMANN
• Защита от коррозии: оцинкованное покрытие сохраняет работоспособность даже во влажной среде

Ограничения применения

• Не предназначена для горизонтального изгиба - только вертикальный шарнир
• Подходит только для лотков с точными габаритами 35×240 мм; несовместим с другими размерами
• Не рекомендуется использовать в условиях постоянного воздействия открытого огня или химически агрессивных паров
• Запрещено применять вместо опорных элементов - не рассчитана на восприятие веса кабеля, только на передачу усилий между лотками

Примеры использования

• На производственных линиях, где оборудование вызывает вибрацию и перемещение фундамента
• В промышленных зданиях с большими перепадами температур - компенсирует расширение металла
• При проходе через деформационные швы в бетонных плитах
• В системах, где трасса меняет направление с горизонтального на вертикальное без использования угловых элементов

Практические советы

• Перед монтажом убедитесь, что края лотков точно совпадают по уровню - иначе возникнет перекос и риск повреждения кабелей
• При использовании в помещениях с повышенной влажностью дополнительно контролируйте состояние оцинкованного покрытия - при повреждении возможна коррозия
• Не используйте этот соединитель в качестве переходника между лотками разных производителей - даже при одинаковых размерах форма и толщина кромок могут отличаться
• Рекомендуется закреплять лоток с обеих сторон от шарнира - так снижается нагрузка на сам соединитель
• Артикул 7082002 - единственный номер для этой модели. При заказе всегда указывайте полное название: Шарнирный соединитель кабельного лотка 35x240 мм, серия RGV 35 FS от OBO BETTERMANN
