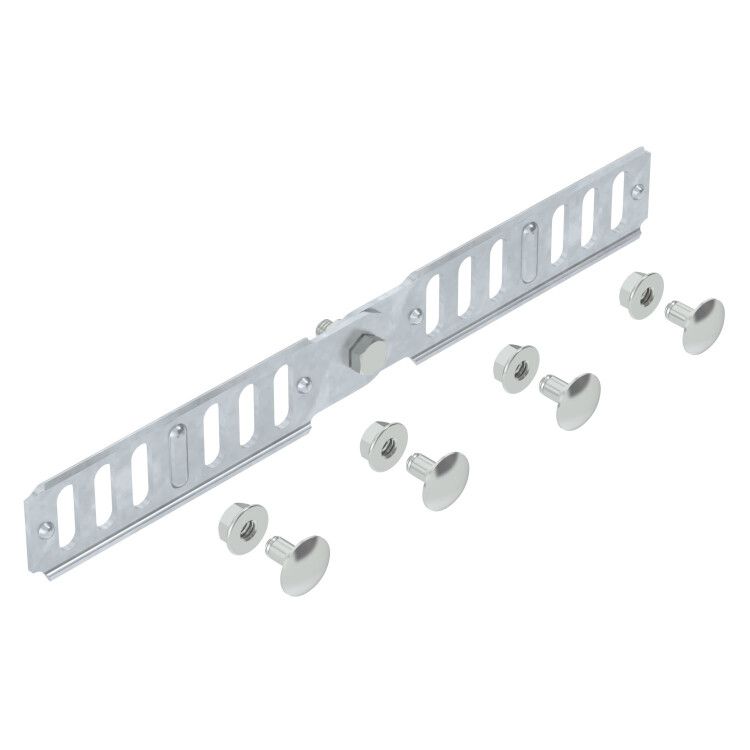

Соединитель шарнирный кабельного листового лотка 35x240 горячеоцинкованный - 7082126 OBO Bettermann RGV 35 FT

Шарнирный соединитель кабельного лотка 35x240 мм горячий цинк от OBO BETTERMANN (артикул RGV 35 FT) обеспечивает гибкое соединение между секциями кабельного лотка, сохраняя целостность трассы при изменении направления. Подходит для прокладки кабелей в промышленных условиях с повышенной влажностью и риском механических воздействий.

Назначение и область применения

Шарнирный соединитель RGV 35 FT предназначен для соединения продольных участков кабельного лотка с вертикальным изгибом. Он позволяет менять угол между секциями лотка без нарушения герметичности и жесткости конструкции. Применяется там, где требуется компенсация температурных деформаций, уклонов или изменения траектории прокладки - например, в цехах, на элеваторах, в системах вентиляции и на производствах с движущимся оборудованием.

Технические характеристики

• Высота лотка: 35 мм
• Ширина лотка: 240 мм
• Тип соединения: винтовой - фиксация болтами, доступна последующая регулировка
• Тип шарнира: вертикальный - поворот в плоскости перпендикулярно оси лотка
• Исполнение: продольное - работает с лотком, установленным вдоль трассы
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - защищает от коррозии даже при повреждении поверхности
• Толщина металла: 2 мм - достаточна для выдерживания нагрузок при монтаже и эксплуатации
• Модель: RGV 35 FT - сертифицированная модель от OBO BETTERMANN

Совместимость и монтаж

Шарнирный соединитель RGV 35 FT совместим только с кабельными лотками того же типа и размера - 35×240 мм, изготовленными из оцинкованной стали. Устанавливается между двумя прямыми секциями лотка. Для монтажа требуются стандартные болты M6 (не входят в комплект). Соединение выполняется через предварительно просверленные отверстия - не требует сварки. После установки проверьте плотность прилегания и равномерность затяжки всех болтов, чтобы избежать провисания.

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 и DIN 41929 для кабельных лотков. Горячее цинкование обеспечивает долговечную защиту в агрессивных средах. Материал не содержит токсичных покрытий, безопасен при контакте с кабелями и в помещениях с людьми.

Преимущества

• Устойчивость к коррозии благодаря горячему цинкованию - срок службы до 25 лет в закрытых промышленных зонах
• Винтовое соединение позволяет легко демонтировать и переустановить элемент без повреждений
• Вертикальный шарнир даёт возможность компенсировать небольшие перепады высоты и деформации основания
• Жесткая конструкция с толщиной 2 мм исключает прогибы при заполнении лотка кабелями
• Совместимость с другими элементами серии RGV от OBO BETTERMANN - можно собирать полноценную трассу без переходников

Ограничения применения

• Не предназначена для наружной установки под открытым небом - хотя цинк защищает от влаги, длительное воздействие дождя и УФ снижает срок службы
• Не используется для горизонтальных поворотов - только для вертикальных изгибов
• Не рекомендуется применять в местах с постоянными вибрациями выше 10 Гц - возможна потеря затяжки болтов
• Подходит только для лотков с высотой 35 мм; несовместим с моделями 50 мм, 100 мм и другими

Примеры использования

• Соединение двух участков лотка на конвейере, где необходимо изменить уровень прокладки кабелей
• Переход от горизонтального лотка к вертикальному стояку в распределительном щите
• Прокладка кабелей в цехе с неровным полом или технологическими уступами
• Обход препятствий (трубопроводы, колонны) с минимальным радиусом изгиба

Практические советы

• Перед монтажом проверьте, что все лотки имеют одинаковый тип покрытия - смешивание оцинкованных и окрашенных элементов может вызвать электрохимическую коррозию
• Затягивайте болты усилием 2–3 Нм - слишком сильная затяжка деформирует металл, слабая - приведёт к люфту
• При использовании в сыром помещении дополнительно обработайте места соединения антикоррозийной смазкой на основе лития
• Артикул RGV 35 FT всегда используйте в паре с аналогичными лотками - не заменяйте его универсальными соединителями других брендов
• Храните изделие в сухом месте - даже оцинкованная сталь может образовать белый налёт при длительном хранении во влажности
