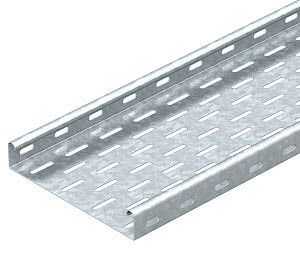

Кабельный листовой лоток перфорированный 35x150x3000 (MKS 315 FT) | 6053165 OBO Bettermann

Кабельный лоток листовой перфорированный 35x150x3000 мм оцинкованный от OBO BETTERMANN (артикул 6053165, тип MKS 315 FT) предназначен для прокладки и фиксации силовых и слаботочных кабелей в промышленных и инфраструктурных объектах. Лоток выполнен из оцинкованной стали с перфорацией, что обеспечивает удобство монтажа, вентиляцию и легкий доступ к проводникам.

Назначение и область применения

Кабельный лоток листовой перфорированный 35x150x3000 мм оцинкованный используется для упорядоченной прокладки кабелей в помещениях и на открытых участках: в цехах, на элеваторах, в распределительных пунктах, на транспорте и энергообъектах. Подходит для систем с умеренной механической нагрузкой. Применяется там, где требуется быстрый доступ к кабелям, вентиляция и надежная фиксация. Учитывая лицензию Росатома и соответствие реестру промышленной продукции РФ, лоток допущен к использованию на объектах с повышенными требованиями к безопасности.

Технические характеристики

• Размеры: 35 мм (высота бортов) × 150 мм (ширина) × 3000 мм (длина)
• Материал: сталь оцинкованная с горячим цинкованием - защищает от коррозии даже в агрессивной среде
• Толщина стенки: 1 мм - достаточна для жесткости при нормальных нагрузках, но не предназначена для ударных воздействий
• Полезное сечение: 5050 мм2 - позволяет разместить значительное количество кабелей без перегрева
• Перфорация: боковые стенки и основание имеют отверстия - обеспечивают вентиляцию, крепление кронштейнов и проход кабелей
• Огнестойкость: да - соответствует требованиям пожарной безопасности при распространении пламени
• Исполнение: без соединительного элемента - требует самостоятельного подбора фитингов

Совместимость и монтаж

Кабельный лоток листовой перфорированный 35x150x3000 мм оцинкованный совместим с комплектующими серии MKS от OBO BETTERMANN: крепления, углы, тройники, переходы. Монтаж выполняется через перфорацию в основании с помощью болтов, хомутов или кронштейнов. Благодаря перфорированным боковым стенкам возможна установка на стены, потолки и опоры. Для соединения лотков между собой используются специальные зажимы или болты - они не входят в комплект. Длина 3 метра позволяет минимизировать стыки при прямолинейной прокладке.

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023 - подтверждает соответствие требованиям ядерной и радиационной безопасности
• Занесён в Реестр промышленной продукции РФ (№ 1367/10/2023) - разрешён к применению на государственных и стратегических объектах
• Огнестойкость соответствует нормам ГОСТ Р 53318 и IEC 61537 - предотвращает распространение огня по кабельным трассам

Преимущества

• Горячее цинкование - долговечная защита от ржавчины, особенно важна во влажных и агрессивных средах
• Перфорация по всей поверхности - упрощает крепление, снижает вес, улучшает теплоотвод
• Высокая грузоподъемность при минимальной массе - экономичнее сплошных аналогов
• Универсальная форма - легко адаптируется под любые схемы прокладки: горизонтально, вертикально, на кронштейнах

Ограничения применения

• Не предназначен для прокладки в условиях постоянного погружения в воду - хотя оцинковка защищает от влаги, но не заменяет герметичную оболочку
• Не выдерживает ударные и динамические нагрузки - например, от падающих предметов или вибраций оборудования
• Требует дополнительных крепежных элементов - сам по себе не является законченной системой
• Не рекомендован для внешней прокладки под открытым небом без защиты от УФ-излучения - цинк со временем окисляется при длительном воздействии солнца

Примеры использования

• Прокладка кабелей управления на конвейерной линии в пищевой промышленности
• Распределение силовых кабелей в подстанции или распределительном щите
• Обустройство кабельных трасс в лабораториях, медицинских учреждениях и на объектах Росатома
• Монтаж слаботочных сетей (LAN, CCTV) в административных зданиях с частым обслуживанием

Практические советы

• При выборе длины учитывайте шаг опор - максимальное расстояние между точками крепления не более 1,5–2 м для равномерной нагрузки
• Для длинных трасс используйте компенсационные участки - температурные деформации могут вызвать прогиб
• Перед монтажом проверьте совместимость с другими элементами системы MKS - все детали должны иметь одинаковый тип исполнения
• При необходимости увеличения емкости можно использовать два лотка параллельно - соблюдайте интервал между ними не менее 50 мм для вентиляции
• Не забудьте закрыть торцы заглушками - это предотвратит попадание пыли и насекомых внутрь
