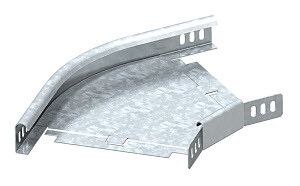

Угловая секция 45° 35x150 (RB 45 315 FT) | 7065167 OBO Bettermann

Угловая секция 45 градусов 35x150 мм горячий цинк от OBO BETTERMANN (артикул rb 45 315 ft) предназначена для создания поворотов в кабельных трассах с высотой бортов 35 мм. Продукт обеспечивает надёжное соединение и сохраняет целостность системы при прокладке кабелей в сложных условиях.

Назначение и область применения

Угловая секция 45 градусов 35x150 мм горячий цинk используется для изменения направления кабельного лотка на 45°. Подходит для систем с высотой боковой стенки 35 мм - совместима с большинством стандартных лотков OBO и аналогичными моделями других производителей. Применяется в промышленных объектах, энергообъектах, на транспорте и в зонах с повышенными требованиями к защите от коррозии.

Технические характеристики

• Угол поворота: 45°
• Материал: сталь с покрытием горячим цинком
• Толщина стенки: 1 мм
• Высота: 35 мм
• Ширина: 150 мм
• Внутренний радиус изгиба: 50 мм
• Исполнение изгиба: жесткий (без уступов, равномерный профиль)
• Перфорация в основании: да - для крепления болтами или заклёпками
• В комплекте: соединительный элемент (не требует доп. деталей для сборки)
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367\9\2023

Совместимость и монтаж

Угловая секция 45 градусов 35x150 мм горячий цинк совместима с кабельными лотками OBO Bettermann серии RB, а также с другими системами, имеющими высоту борта 35 мм. Соединительный элемент уже встроен - достаточно выровнять края и зафиксировать через перфорацию. Для монтажа используйте саморезы или заклепки диаметром до 4 мм. Убедитесь, что края лотков плотно прилегают к поверхности изгиба - это предотвращает провисание кабелей.

Безопасность и стандарты

Изделие соответствует требованиям промышленной безопасности России и имеет официальное включение в Реестр промышленной продукции РФ (№1367/9/2023). Лицензия Росатома подтверждает соответствие нормам для использования на ядерных и опасных производствах. Материал устойчив к химическим воздействиям и механическим нагрузкам в соответствии с ГОСТ 14918-80.

Преимущества

• Горячее цинкование обеспечивает долгую защиту от коррозии даже в агрессивной среде
• Жесткий изгиб гарантирует плавный переход кабелей без защемлений
• Встроенный соединительный элемент снижает время установки и исключает потерю компонентов
• Перфорированное основание позволяет фиксировать секцию к любой поверхности - потолку, стене, раме
• Совместимость с сертифицированными системами OBO Bettermann упрощает замену и расширение трасс

Ограничения применения

• Не предназначен для использования в качестве несущего элемента - не выдерживает вес оборудования
• Не рекомендуется применять в местах с постоянным контактом с открытым пламенем или температурой выше +100 C
• Подходит только для кабельных лотков с высотой борта 35 мм - несовместима с 25 мм или 50 мм системами
• Внутренний радиус 50 мм ограничивает минимальный радиус изгиба кабелей - проверьте допустимый радиус изгиба для вашего типа кабеля

Примеры использования

• Поворот трассы вдоль стены в цехе с конвейерной линией
• Обход трубопровода или колонны в распределительном щите
• Соединение двух участков лотка под углом в подземном тоннеле
• Прокладка кабелей в помещениях АЭС, ХПК, НПЗ - где требуется лицензионное оборудование

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели одинаковый уровень и шаг перфорации - это избежит перекоса
• При использовании в сырых или морозных условиях дополнительно герметизируйте стыки силиконовым составом
• Не затягивайте крепёж слишком сильно - тонкая сталь (1 мм) легко деформируется
• Артикул rb 45 315 ft - это точный идентификатор; при заказе запрашивайте именно его, а не просто “угловую секцию”
• Для крупных проектов закупайте сразу несколько штук - партии могут отличаться по цвету цинка из-за особенностей оцинковки
