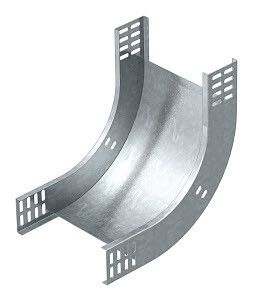

Вертикальный угол 90° внутренний 60x100 (RBV 610 S FT) | 7007006 OBO Bettermann

Угол вертикальный внутренний 90° 60x100 мм от OBO BETTERMANN (артикул rbv 610 s ft, 7007006) предназначен для формирования внутренних поворотов в системах кабельных лотков с высотой стенки 60 мм. Изготовлен из оцинкованной стали с жестким изгибом, обеспечивает надежную механическую связь между участками лотка без необходимости дополнительных креплений.

Назначение и область применения

Этот угол используется для изменения направления кабельного лотка на 90 градусов внутри системы прокладки кабелей. Подходит для установки в местах, где требуется переход от горизонтального участка к вертикальному или между двумя вертикальными секциями. Применяется в промышленных объектах, энергообъектах, на заводах, в распределительных щитовых и телекоммуникационных шкафах. Особенно актуален там, где важна целостность и прочность трассы - например, в зонах с повышенной вибрацией или нагрузкой.

Технические характеристики

• Тип: Вертикальный внутренний угол
• Угол поворота: 90°
• Высота стенки: 60 мм
• Ширина: 100 мм
• Материал: Сталь с горячим цинкованием
• Толщина металла: 1 мм
• Конструкция: Жесткий изгиб - без сварки, формованная за один проход
• Покрытие: Горячий цинк - устойчиво к коррозии даже при механических повреждениях
• Перфорация в основании: Да - позволяет фиксировать угол саморезами или болтами через отверстия
• Исполнение: Без встроенного соединительного элемента - требует комплектации с другими деталями лотка
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367\9\2023

Совместимость и монтаж

Угол совместим с кабельными лотками OBO BETTERMANN серии, имеющими высоту боковой стенки 60 мм. Для сборки необходимо использовать соответствующие крепежи (например, саморезы M4–M6) через перфорацию в основании. Монтаж выполняется после предварительной сборки прямых участков лотка. Угол не требует специальных инструментов - достаточно отвертки или гаечного ключа. Соединение с другими элементами осуществляется путем плотного прилегания кромок - зазоры исключены благодаря точному жесткому изгибу.

Безопасность и стандарты

Изделие соответствует требованиям российского реестра промышленной продукции №1367\9\2023 и имеет лицензию Росатома, что допускает его применение на объектах атомной энергетики и других критически важных инфраструктурных площадках. Материал и покрытие обеспечивают долговременную безопасность эксплуатации в условиях повышенной влажности, химической агрессивности и температурных колебаний.

Преимущества

• Жесткая форма без сварки - сохраняет целостность металла, снижает риск коррозии в зонах соединений
• Горячее цинкование - защита от ржавчины даже при царапинах во время монтажа
• Перфорированное основание - упрощает крепление к стенам, потолкам или опорным конструкциям
• Совместимость с сертифицированными лотками OBO BETTERMANN - гарантирует герметичность и соответствие проектным решениям
• Поддержка в промышленном сегменте - одобрено для использования на объектах Росатома

Ограничения применения

• Не предназначена для внешних углов - только для внутреннего поворота
• Не подходит для лотков с высотой стенки более 60 мм - возможен зазор и потеря жесткости
• Требует обязательного крепления; самостоятельное удержание невозможно
• Не рекомендуется для частого демонтажа - жесткий изгиб не рассчитан на многократное изгибание
• Не является водонепроницаемым элементом - для защиты от воды необходима дополнительная герметизация

Примеры использования

• Формирование поворота в кабельной трассе от пола к потолку в машинном зале
• Соединение двух вертикальных лотков в распределительной камере подстанции
• Запуск кабеля из горизонтальной линии в шкаф управления с нижним расположением входа
• Прокладка кабелей в технологических коридорах АЭС и тепловых электростанций

Практические советы

• Проверьте перед монтажом, чтобы все смежные участки лотка имели точно такую же высоту стенки - 60 мм. Отклонение вызывает перекос и плохое прилегание.
• Используйте саморезы с широкой шляпкой и пластиковыми втулками, если монтируете на поверхность с мягким покрытием (например, ГКЛ).
• При работе в помещениях с высокой влажностью дополнительно обработайте места соединений силиконовым герметиком - хотя материал оцинкован, стыки остаются слабым местом.
• Артикулы rbv 610 s ft и 7007006 - это один и тот же продукт. Оба номера можно использовать при заказе.
• Храните угол в сухом месте до монтажа - длительное воздействие влаги может вызвать белый налет на цинке, который не влияет на прочность, но затрудняет эстетическую оценку.
