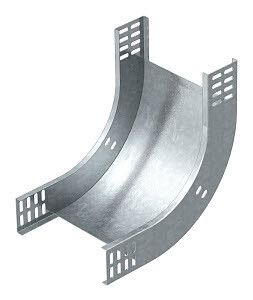

Вертикальный угол 90° внутренний 60x100 (RBV 610 S FS) | 7007005 OBO Bettermann

Угол вертикальный внутренний 90 градусов 100х60 мм RBV 610 S FS - компонент системы кабельных трасс OBO BETTERMANN, предназначенный для формирования внутренних поворотов на 90° между вертикальными участками кабельных лотков с высотой стенки 60 мм. Артикул RBV 610 S FS обеспечивает надежную сборку трасс в промышленных объектах, где требуется жесткая фиксация и защита кабелей.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы внутри зданий или на открытых площадках там, где необходимо сохранить вертикальную плоскость. Подходит для систем с лотками высотой 60 мм - например, при прокладке силовых, сигнальных или управляющих кабелей на заводах, в распределительных пунктах, энергообъектах и объектах атомной отрасли.

Технические характеристики

• Тип: Вертикальный внутренний угол
• Угол поворота: 90°
• Габариты: ширина 100 мм, высота 60 мм
• Материал: оцинкованная сталь толщиной 1 мм
• Исполнение изгиба: жесткий - без гибких элементов, сохраняет форму под нагрузкой
• Покрытие: цинк - антикоррозийная защита
• Перфорация: да - есть отверстия для крепления болтами или заклепками
• Исполнение: без соединительного элемента - требует внешнего крепления к лоткам
• Серия: KTS (системы кабельных трасс OBO BETTERMANN)

Совместимость и монтаж

Угол совместим с кабельными лотками серии KTS высотой 60 мм. Для установки он крепится к двум смежным лоткам через перфорацию с помощью болтов М6 или заклепок. Учитывайте посадочные размеры - ширина 100 мм соответствует стандартному шагу крепления лотков этой серии. Жесткий изгиб исключает необходимость дополнительных адаптеров или гибких переходников.

Безопасность и стандарты

• Произведён в соответствии с требованиями промышленной безопасности РФ - зарегистрирован в реестре №1367/9/2023
• Обладает лицензией Росатома ЦО-12-101-13253 от 12.04.2023 - допущен к применению на объектах атомной отрасли
• Материал соответствует ГОСТ 14918-80 (оцинкованная сталь)

Преимущества

• Высокая механическая прочность благодаря толщине стали 1 мм и жесткому изгибу
• Защита от коррозии за счет равномерного цинкового покрытия
• Перфорация позволяет использовать различные методы крепления - от болтов до заклепок
• Совместимость с сертифицированной серией KTS снижает риск ошибок при сборке
• Поддержка на уровне производства - документы Росатома и госреестра подтверждают соответствие нормам

Ограничения применения

• Не предназначен для горизонтальных поворотов - применяется только в вертикальной плоскости
• Не имеет встроенных крепежных элементов - требует самостоятельного монтажа с использованием болтов или заклепок
• Не рекомендуется для сред с постоянным воздействием химически активных жидкостей - цинк не выдерживает агрессивных растворов
• Не совместим с лотками других высот (например, 80 мм или 100 мм)

Примеры использования

• Сборка вертикальной трассы от этажного щита к технологическому полу в цеху
• Переход кабеля от потолочного лотка к стеновому каналу в АЭС или тепловой станции
• Формирование поворота в распределительном устройстве при ограниченном пространстве
• Прокладка кабелей управления в многопрофильных комплексах с плотной сетью коммуникаций

Практические советы

• Перед монтажом проверьте, что высота боковой стенки лотка точно 60 мм - отклонение даже на 2–3 мм может нарушить герметичность соединения
• Используйте болты с шайбой и пластиковую втулку при прохождении через перфорацию - это предотвращает повреждение цинкового слоя
• Не затягивайте крепления слишком сильно - оцинкованная сталь толщиной 1 мм легко деформируется
• Для работы на объектах Росатома обязательно сохраняйте документы лицензии и номер реестра - они нужны при приемке работ
• Артикул RBV 610 S FS можно заказывать в паре с аналогичными углами для последовательных поворотов - система работает как единый модуль
