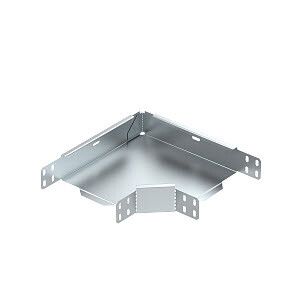

Угловая секция 90° для лотка LKS 100мм (RBL 90 610 FS RU) | 6043092 OBO Bettermann

Угловая секция 90 градусов для лотка LKS 100мм - элемент системы кабельного лотка LKS от OBO BETTERMANN, предназначенный для изменения направления трассы на 90° при сохранении целостности и защиты кабелей. Артикул rbl 90 610 fs ru обеспечивает совместимость с лотками LKS той же ширины и высоты, что делает его надёжным решением для сложных маршрутов прокладки.

Назначение и область применения

Угловая секция 90 градусов для лотка LKS 100мм используется для создания поворотов в кабельных трассах, где необходимо изменить направление прокладки на прямой угол. Применяется в системах, требующих упорядоченной и защищённой прокладки силовых и сигнальных кабелей: промышленные цеха, распределительные устройства, объекты энергетики, транспорта и связи. Подходит для установки внутри помещений и на открытых площадках при соблюдении условий эксплуатации.

Технические характеристики

• Тип изделия: угловая секция 90°
• Угол поворота: 90°
• Ширина лотка: 100 мм
• Высота боковой стенки: 60 мм
• Толщина материала: 0,7 мм
• Материал: сталь
• Покрытие: цинк (галваническое)
• Исполнение: с встроенным интегрированным соединителем
• Обозначение типа: RBL 90 610 FS RU

Совместимость и монтаж

Угловая секция 90 градусов для лотка LKS 100мм совместима исключительно с лотками LKS от OBO BETTERMANN, имеющими высоту боковой стенки 60 мм и ширину 100 мм. Интегрированный соединитель позволяет закрепить секцию без дополнительных крепёжных деталей - достаточно совместить её с торцом прямого участка лотка и зафиксировать болтом через предварительно подготовленные отверстия. Монтаж выполняется вручную, без специального инструмента. Убедитесь, что все элементы трассы имеют одинаковые габариты - несовпадение высоты или ширины нарушает герметичность и механическую прочность соединения.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Занесена в Реестр промышленной продукции РФ: 1367\9\2023
• Соответствует требованиям к металлическим кабельным лоткам для промышленного использования

Преимущества

• Встроенное соединение снижает время монтажа и исключает потерю комплектующих
• Цинковое покрытие обеспечивает коррозионную стойкость даже в условиях повышенной влажности
• Стандартная высота 60 мм соответствует основному ряду лотков LKS, что гарантирует единый уровень прокладки
• Произведено компанией OBO BETTERMANN - лидером в области кабельных систем с проверенной долговечностью

Ограничения применения

• Не предназначен для наружной эксплуатации без дополнительной защиты от осадков и прямого солнечного излучения
• Не рекомендуется использовать в средах с агрессивными химикатами (кислоты, щёлочи) - цинковое покрытие не выдерживает длительного воздействия
• Не подходит для лотков других серий, даже если ширина совпадает - отличается форма профиля и система фиксации
• Толщина стали 0,7 мм ограничивает применение в зонах с высокой механической нагрузкой (например, под колёсами транспортных средств)

Примеры использования

• Поворот трассы вдоль стены в распределительном щите
• Смена направления кабельной трассы между этажами в многоэтажном здании
• Обход препятствий (колонн, трубопроводов) на производственных линиях
• Формирование замкнутых контуров в автоматизированных системах управления

Практические советы

• Перед монтажом проверьте, чтобы все лотки в трассе имели одинаковый профиль - особенно высоту 60 мм
• При сборке длинных трасс используйте угловые секции только там, где действительно требуется поворот - избыток поворотов увеличивает сопротивление протяжке кабеля
• При необходимости удлинения трассы после установки секции - отрезайте прямые участки точно по размеру, не допуская перекосов
• Артикул rbl 90 610 fs ru - единственный подходящий вариант для лотков LKS; другие аналоги схожего внешнего вида могут не совмещаться
• Храните запасные секции в сухом месте - даже цинковое покрытие может терять защитные свойства при постоянной сырости
