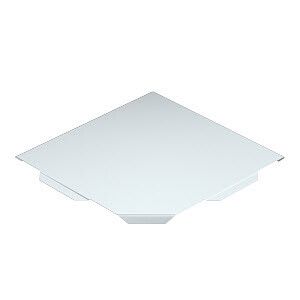

Крышка угловой секции 90° для лотка LKS 100мм (DFB 90 100 FS RU) | 7129741 OBO Bettermann

Крышка угловой секции 90 градусов для лотка LKS 100 мм от OBO Bettermann - элемент завершения угловых участков кабельных лотков системы LKS. Предназначена для защиты кабелей от внешних воздействий и обеспечения герметичности в местах поворота трассы. Артикул dfb 90 100 fs ru соответствует требованиям лицензии Росатома и включён в реестр промышленной продукции РФ.

Назначение и область применения

Крышка угловой секции 90 градусов для лотка LKS 100 мм используется для закрывания верхней части углового перехода в системе кабельных лотков LKS. Применяется там, где трасса меняет направление на 90° - например, при проходе через перегородки, колонны или при изменении высоты прокладки. Подходит для внутренних помещений с нормальной влажностью и без агрессивных сред.

Технические характеристики

• Угол поворота: 90° - обеспечивает точный переход между горизонтальным и вертикальным участками лотка;
• Тип изделия: крышка угла - предназначена исключительно для покрытия верхней плоскости углового соединения;
• Тип крепления: замковое - фиксируется без инструментов за счёт защёлок, совместимых с лотками LKS;
• Материал: сталь оцинкованная - устойчив к коррозии, долговечен в условиях эксплуатации;
• Толщина материала: 0,75 мм - достаточна для жёсткости и сохранения формы при монтаже;
• Покрытие: оцинковка - защитный слой по ГОСТ 14918, соответствует классу Z275;
• Рекомендованный ассортимент: да - изделие создано специально для комплектации лотков LKS 100 мм;
• Обозначение типа: DFB 90 100 FS RU - заводской код, указывающий на тип, размер и соответствие российским регламентам.

Совместимость и монтаж

Крышка угловой секции 90 градусов для лотка LKS 100 мм совместима только с лотками серии LKS того же размера - 100 мм по ширине. Крепится путём плотного вставления в боковые выступы уголка до щелчка замка. Монтаж выполняется после укладки кабелей и установки основного корпуса углового участка. Не требует сверления или болтов. Для надёжной фиксации проверьте, чтобы все замки полностью зашли в пазы - недостаточно плотное соединение снижает степень механической защиты.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущено к применению в объектах атомной энергетики;
• Реестр промышленной продукции РФ: 1367\20\2023 - зарегистрировано как продукция, соответствующая требованиям ЕАЭС;
• Произведено в рамках системы качества OBO Bettermann - сертифицировано по ISO 9001.

Преимущества

• Быстрый монтаж благодаря замковому соединению - экономит время при сборке трассы;
• Высокая механическая прочность стали толщиной 0,75 мм - выдерживает нагрузки при случайном контакте;
• Цинковое покрытие предотвращает образование ржавчины даже при длительной эксплуатации;
• Интеграция в единую систему LKS - гарантирует совпадение всех размеров и функционала с другими элементами;
• Подтверждённая безопасность для ядерных объектов - расширяет возможности применения в специализированных зонах.

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от УФ-излучения и осадков;
• Не работает в агрессивных химических средах - цинк не защищает от кислот, щелочей или солевых растворов;
• Совместим только с лотками LKS 100 мм - не подходит для других размеров или систем (например, KTS);
• Не является герметичной крышкой - не обеспечивает IP-защиту, не применяется во взрывоопасных зонах без дополнительных решений.

Примеры использования

• Переход кабельной трассы с потолка на стену в серверной комнате;
• Поворот лотка вокруг технологической колонны в производственном цехе;
• Закрытие углового участка в распределительном пункте АЭС или НИИ;
• Прокладка силовых кабелей в многоквартирном доме при изменении уровня этажа.

Практические советы

• Перед монтажом убедитесь, что лоток LKS 100 мм установлен точно под углом 90° - отклонение более чем +-2° затруднит установку крышки;
• Не используйте силу при установке - если крышка не защёлкивается, проверьте наличие деформаций или грязи в замках;
• Для длинных трасс рекомендуется использовать одинаковый тип крышек по всей линии - это упрощает обслуживание и ремонт;
• При необходимости замены - легко демонтируется одним движением: оттяните край крышки и извлеките её из замков;
• Храните в сухом месте - хотя материал оцинкованный, длительное воздействие влаги может вызвать белые пятна на поверхности (не влияют на работоспособность).
