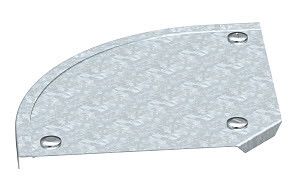

Крышка угловой секции 90° 100мм (DFB 90 100 FS) | 7129610 OBO Bettermann

Крышка угловой секции 90 градусов 100 мм от OBO BETTERMANN (артикул DFB 90 100 FS) предназначена для защиты и герметизации кабелей в уголках кабельных лотков, обеспечивая безопасную и аккуратную прокладку проводов в сложных трассах.

Назначение и область применения

Крышка угловой секции 90 градусов 100 мм используется для закрывания внутренних углов кабельных лотков с углом поворота 90°. Она защищает кабели от механических повреждений, пыли и внешнего воздействия, сохраняя целостность трассы. Применяется в системах распределения электроэнергии и управления сигналами на промышленных объектах, в цехах, логистических комплексах и офисных зданиях, где используются универсальные кабельные лотки.

Технические характеристики

• Угол поворота: 90° - идеально подходит для изменения направления трассы под прямым углом
• Ширина лотка: 100 мм - совместима с лотками этого размера
• Материал: оцинкованная сталь - устойчив к коррозии, долговечен в условиях повышенной влажности
• Толщина материала: 0,75 мм - достаточна для жесткости, но не создаёт избыточного веса
• Тип крепления: замковое - фиксируется без инструментов, легко открывается для обслуживания
• Покрытие: оцинковка - антикоррозийная защита без необходимости дополнительной покраски
• Обозначение производителя: DFB 90 100 FS - уникальный идентификатор для заказа и сверки

Совместимость и монтаж

Крышка DFB 90 100 FS совместима только с универсальными кабельными лотками шириной 100 мм от OBO BETTERMANN. Установка выполняется вручную: крышка просто вставляется в угол лотка до щелчка - замковый механизм сам фиксирует её. Для демонтажа достаточно надавить на боковые защёлки и вытащить крышку. Не требует болтов, шурупов или других крепёжных элементов. Подходит для монтажа как на новых, так и на уже смонтированных участках трассы.

Преимущества

• Быстрый монтаж и сервис - замковое соединение экономит время при установке и доступе к кабелям
• Высокая прочность - оцинкованная сталь выдерживает нагрузки при транспортировке и эксплуатации
• Интегрированная система фиксации - исключает случайное смещение крышки даже при вибрациях
• Совместимость с сериями OBO BETTERMANN - гарантирует точное соответствие по форме и размеру

Ограничения применения

• Не применяется для лотков другого размера - например, 80 мм или 150 мм
• Не предназначен для наружной установки без дополнительной защиты от осадков - хотя материал оцинкованный, крышка не имеет IP-защиты
• Не рекомендуется использовать в средах с агрессивными химическими веществами - оцинковка уступает нержавеющей стали или пластиковому корпусу
• Не подходит для высоких температур выше +70 C - возможна деформация металла и потеря герметичности

Примеры использования

• Защита кабелей в углу между вертикальным и горизонтальным лотком на производственной линии
• Формирование перехода между этажами через кабельный канал с изменением направления
• Закрытие угла в распределительном щите, где проходят силовые и сигнальные кабели
• Решение для модульных систем автоматизации, где требуется частый доступ к кабелям

Практические советы

• Перед монтажом проверьте, что лоток имеет именно 100 мм ширину - несоответствие вызовет зазоры или перекос
• При сборке длинных трасс используйте одинаковый тип крышек - это упрощает будущую диагностику
• Если крышка не фиксируется - проверьте, не перекошены ли кромки лотка; возможно, потребуется легкая правка
• Для длительной службы в сырых помещениях допускается нанести тонкий слой противокоррозийной смазки на замки - это продлит срок работы защёлок
• Артикул DFB 90 100 FS всегда указывайте при заказе запасных частей - другие модели схожего вида могут не подходить
