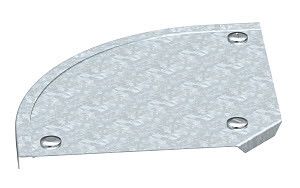

Крышка угловой секции 90° 100мм (DFB 90 100 FT) | 7132022 OBO Bettermann

Крышка угловой секции 90° 100 мм FT, DFB 90 100 от OBO BETTERMANN предназначена для закрытия угловых соединений кабельных лотков, обеспечивая безопасную и эстетичную прокладку кабелей в системах распределения электроэнергии и связи. Эта крышка совместима с лотками того же бренда и серийного ряда, легко монтируется и выдерживает нагрузки в промышленной среде.

Назначение и область применения

Крышка угловой секции 90° 100 мм FT, DFB 90 100 используется для защиты кабелей на участках, где кабельный лоток меняет направление на 90 градусов. Она предотвращает доступ посторонних предметов, защищает провода от механических повреждений и снижает риск травм персонала. Применяется в промышленных объектах, на заводах, в распределительных щитовых, серверных помещениях и других местах, где используются металлические кабельные системы OBO BETTERMANN.

Технические характеристики

• Угол поворота: 90° - идеально подходит для вертикальных и горизонтальных переходов лотков
• Размер: 100 мм - соответствует ширине лотка 100 мм
• Материал: оцинкованная сталь толщиной 0,75 мм - прочная, устойчивая к деформациям
• Покрытие: горячий цинк - высокая коррозионная стойкость, особенно в агрессивных средах
• Тип крепления: замковое - быстрый монтаж без инструментов
• Совместимость: да, с кабельными лотками серии DFB от OBO BETTERMANN

Совместимость и монтаж

Крышка DFB 90 100 FT совместима исключительно с угловыми секциями и лотками серии DFB от OBO BETTERMANN. Установка происходит путём вставки крышки в угол лотка до щелчка - фиксаторы автоматически защёлкиваются. Для правильного монтажа необходимо, чтобы лоток имел ту же ширину (100 мм) и тип профиля. Не рекомендуется использовать с лотками других брендов или серий - возможна потеря герметичности и надёжности крепления.

Преимущества

• Предварительно установленные поворотные фиксаторы - экономят время при установке
• Оцинкованная сталь с покрытием «горячий цинк» - долговечность даже во влажных и химически активных условиях
• Нет необходимости в сверлении или использовании болтов - монтаж выполняется одним движением
• Легко демонтируется для обслуживания кабелей - достаточно открыть замок

Ограничения применения

• Не предназначена для наружной эксплуатации без дополнительной защиты - не имеет IP-классификации
• Не подходит для лотков с другим углом поворота (например, 45° или 180°)
• Не рассчитана на значительные внешние ударные нагрузки - не является защитным кожухом для оборудования
• Использование с лотками другой ширины (например, 150 мм) невозможно - вызывает зазоры и потерю функции

Примеры использования

• Закрытие угла между горизонтальным и вертикальным лотком в цехе с конвейерной линией
• Защита кабелей в распределительном щите при изменении направления трассы
• Прокладка силовых и слаботочных кабелей в серверной комнате с плотной компоновкой
• Обустройство кабельных трасс в пищевой промышленности - благодаря антикоррозийному покрытию

Практические советы

• Перед монтажом проверьте, что лоток имеет тот же номер серии - DFB 90 100 FT - и точно 100 мм в ширину
• При сборке системы из нескольких элементов соблюдайте последовательность: сначала смонтируйте лоток, затем крышку
• Если требуется частый доступ к кабелям, выбирайте этот вариант вместо болтовых решений - он удобнее в сервисе
• Не используйте силовые инструменты для запирания - замковый механизм рассчитан на ручное усилие
• При длительной эксплуатации в сыром помещении периодически осматривайте места стыков - хотя покрытие устойчиво, механические повреждения могут нарушить целостность цинка
