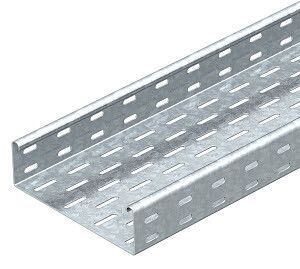

Кабельный листовой лоток перфорированный 60x100x3000 (SKS 610 FT) | 6056636 OBO Bettermann

Кабельный лоток листовой перфорированный 60x100x3000 мм, сталь 1.5мм, горячий цинк от OBO BETTERMANN (артикул 6056636, тип SKS 610 FT) предназначен для прокладки силовых и управляющих кабелей в условиях повышенной механической нагрузки и агрессивной среды. Его прочная конструкция и цинковое покрытие обеспечивают долговечность даже в сложных промышленных условиях.

Назначение и область применения

Этот лоток используется для организации кабельных трасс в промышленных объектах, где важна надёжность, огнестойкость и устойчивость к коррозии. Подходит для установки на заводах, в энергообъектах, химических производствах, на платформах и в зонах с повышенной влажностью. Применяется там, где требуется выдерживать большие весовые нагрузки - до 265 кг/м погонного метра. Особенно эффективен в прибрежных районах с низкой солевой нагрузкой. Лоток соответствует требованиям Росатома и включён в реестр промышленной продукции РФ.

Технические характеристики

• Размеры: ширина 60 мм, высота 100 мм, длина 3000 мм
• Материал: сталь с толщиной 1,5 мм
• Покрытие: горячий цинк по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Полезное сечение: 5800 мм2 - позволяет прокладывать значительное количество кабелей
• Огнестойкость: класс E45–E90 по ГОСТ Р 53316-2009 (зависит от типа кабеля внутри)
• Температурный режим: УХЛ-1 по ГОСТ 15150-69 - от –70C до +45C
• Виброустойчивость: 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Лоток не имеет встроенного соединительного элемента - для сборки трасс используются внешние фланцевые соединители, которые необходимо приобретать отдельно. Перфорация в боковых стенках и на дне обеспечивает удобную фиксацию кронштейнов, болтовых креплений и кабельных зажимов. Монтаж возможен на стены, потолки, опоры и специальные крепления OBO BETTERMANN. Для точного расчёта шага крепления рекомендуется использовать нагрузочные таблицы из документации производителя. Посадочный диаметр крепёжных отверстий соответствует стандартным болтам M6–M8.

Безопасность и стандарты

• Соответствует ГОСТ Р 52868-2007 (для кабельных лотков из стали)
• Огнестойкость сертифицирована по ГОСТ Р 53316-2009
• Цинкование выполнено по ГОСТ Р 9.307-89
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367\12\2023)

Преимущества

• Высокая жёсткость благодаря толщине металла 1,5 мм - снижает прогиб под нагрузкой
• Горячее цинкование защищает от коррозии даже при длительном контакте с влагой
• Перфорация позволяет легко изменять маршруты трассы, добавлять ответвления и крепить кабели
• Устойчивость к экстремальным температурам делает лоток пригодным для холодных регионов и неотапливаемых помещений
• Подтверждённая виброустойчивость - идеально для установки рядом с оборудованием с вибрацией

Ограничения применения

• Не предназначен для постоянного погружения в воду - хотя цинк защищает от влаги, он не рассчитан на подводную эксплуатацию
• Не следует применять в зонах с высокой солевой нагрузкой (например, на открытых морских терминалах) - риск быстрого разрушения цинкового слоя
• Требуется использование внешних соединителей; сам по себе лоток не образует замкнутую систему
• При использовании в помещениях с агрессивными газами (H₂S, Cl₂) необходима дополнительная защита или проверка совместимости

Примеры использования

• Прокладка кабелей управления на нефтегазовых насосных станциях
• Трассировка силовых кабелей в цехах металлургического производства
• Обустройство кабельных каналов в лабораториях и испытательных центрах
• Монтаж в тепловых пунктах и котельных с переменной температурой
• Использование в административных корпусах АЭС и других объектах с требованием к безопасности по Росатому

Практические советы

• При проектировании трассы учтите, что максимальная нагрузка 265 кг/м достигается при равномерном распределении массы кабелей - не допускайте сосредоточенной нагрузки на одном участке
• Для продления срока службы используйте герметичные крышки (если есть риск попадания пыли или жидкостей)
• Проверьте соответствие диаметра кабелей полезному сечению 5800 мм2 - переупаковка кабелей может вызвать перегрев
• При монтаже на вертикальных поверхностях применяйте дополнительные поддерживающие кронштейны через каждые 1,5–2 м
• Артикул 6056636 и тип SKS 610 FT - это один и тот же продукт; при заказе указывайте оба значения для исключения путаницы
