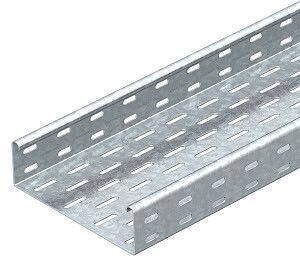

Кабельный листовой лоток перфорированный 60x100x3000 (SKS 610 FS) | 6056105 OBO Bettermann

Кабельный лоток листовой перфорированный 60x100x3000 мм, сталь 1.5мм от OBO BETTERMANN (артикулы sks 610 fs и 6056105) предназначен для прокладки силовых и слаботочных кабелей в промышленных и коммерческих объектах. Его прочная конструкция из оцинкованной стали и наличие перфорации обеспечивают надежную фиксацию, удобство монтажа и долгий срок службы даже при высоких механических нагрузках.

Назначение и область применения

Этот лоток используется для организации кабельных трасс в помещениях и на открытых участках: производственные цеха, энергообъекты, АЭС, транспортные узлы, системы автоматизации. Подходит для прокладки кабелей с высокими требованиями к безопасности - например, в системах управления, связи, питания оборудования. Благодаря огнестойкости и широкому диапазону температур, его можно применять как в отапливаемых, так и в неотапливаемых зданиях, включая холодильные камеры и наружные маршруты.

Технические характеристики

• Габариты: ширина 60 мм, высота 100 мм, длина 3000 мм
• Толщина материала: 1,5 мм - обеспечивает повышенную жесткость и нагрузочную способность до 265 кг/м
• Материал: сталь оцинкованная с конвейерным цинкованием, толщина цинкового слоя 20 мкм
• Полезное сечение: 5800 мм2 - позволяет размещать значительное количество кабелей без перегрева
• Перфорация: боковые стенки и основание перфорированы - для вентиляции, крепления и легкого доступа к кабелям
• Огнестойкость: соответствует ГОСТ Р 53316-2009 (классы E45–E90), зависит от типа проложенного кабеля
• Температурный режим: от –70C до +45C (УХЛ-1 по ГОСТ 15150-69)
• Виброустойчивость: 9 баллов по ГОСТ Р 17516.1-90 - подходит для установки рядом с вибрирующим оборудованием
• Срок службы: не менее 28 лет при соблюдении условий эксплуатации
• Исполнение: с заводским соединителем - обеспечивает быстрое и герметичное соединение между секциями

Совместимость и монтаж

Лоток совместим с другими элементами серии SKS от OBO BETTERMANN: кронштейнами, углами, переходниками и крышками. Монтаж выполняется на крепежные элементы через перфорацию в основании - достаточно использовать самонарезающие болты или анкерные крепления. Соединители позволяют собирать лотки в линии без дополнительных деталей. Для вертикального монтажа рекомендуется использовать поддерживающие кронштейны с шагом не более 1,5 м. Перфорация в боковых стенках упрощает установку кабельных зажимов и вывод проводов.

Безопасность и стандарты

• Соответствует ГОСТ Р 52868-2007 - норматив для кабельных лотков в России
• Произведено в соответствии с ГОСТ Р 14918-80 (1-й класс толщины цинкового покрытия)
• Огнестойкость проверена по ГОСТ Р 53316-2009
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к использованию на ядерных объектах
• Занесён в Реестр промышленной продукции РФ (№ 1367\12\2023)

Преимущества

• Высокая несущая способность благодаря толщине стали 1,5 мм - выдерживает плотную укладку кабелей
• Цинковое покрытие защищает от коррозии даже во влажной среде и при перепадах температур
• Перфорация снижает вес конструкции и улучшает теплоотвод, предотвращая перегрев кабелей
• Заводской соединитель исключает необходимость дополнительных комплектующих при сборке
• Подтверждённая огнестойкость повышает безопасность при аварийных ситуациях

Ограничения применения

Не предназначен для постоянного нахождения под прямыми осадками или в условиях частого контакта с химически активными жидкостями (например, кислотами, щелочами). Не следует использовать в качестве несущего элемента для тяжелых трубопроводов или механизмов - он рассчитан только на кабели. Применение вне диапазона температур –70…+45 C может привести к потере прочностных характеристик.

Примеры использования

• Прокладка силовых кабелей на производстве - от станков до распределительных щитов
• Кабельные трассы в АЭС и других объектах Росатома
• Системы автоматизации на тепловых электростанциях и насосных станциях
• Обвязка кабелей в холодильных комплексах и логистических терминалах
• Монтаж слаботочных сетей (Ethernet, CCTV, сигнализация) в многоэтажных зданиях

Практические советы

• При проектировании учтите посадочные размеры: ширина лотка 60 мм требует соответствующего зазора в крепежных конструкциях
• Для длинных трасс используйте компенсационные участки - при больших перепадах температур металл может деформироваться
• Перед монтажом проверьте целостность цинкового покрытия - поврежденные места лучше обработать антикоррозийным составом
• При необходимости закрывать лоток - выбирайте крышки с такой же степенью защиты и перфорацией
• Артикулы sks 610 fs и 6056105 - это один и тот же продукт; различаются только номера в каталогах поставщиков
