Соединитель продольный 100х60 RV 610 FS OBO 6068154 Bettermann

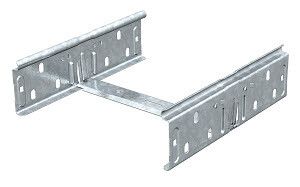

Соединитель продольный 60x100 мм (RV 610 FS) от OBO BETTERMANN предназначен для надежного и быстрого соединения кабельных лотков с высотой бортов 60 мм. Артикул RV 610 FS обеспечивает прочную механическую связь без сварки или болтов, что ускоряет монтаж и снижает трудозатраты на объектах с высокими требованиями к безопасности.

Назначение и область применения

Соединитель продольный 60x100 мм (RV 610 FS) используется для прямого соединения секций кабельных лотков одного типа и размера, а также для стыковки с фасонными элементами - углами, тройниками, переходами. Подходит для систем прокладки силовых и слаботочных кабелей в промышленных помещениях, цехах, энергообъектах и на объектах атомной отрасли.

Технические характеристики

• Размеры для лотка: 60×100 мм - соответствует стандартным лоткам с высотой борта 60 мм и шириной 100 мм;
• Тип соединения: безвинтовой разъем - позволяет собирать конструкцию без инструмента за счет защелкивающего механизма;
• Материал: сталь оцинкованная - обеспечивает коррозионную стойкость в условиях повышенной влажности и агрессивной среды;
• Толщина материала: 1,5 мм - гарантирует достаточную жесткость и долговечность при нагрузках;
• Исполнение: продольный соединитель - работает исключительно вдоль оси лотка, не предназначен для поперечных соединений;
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени в соответствии с требованиями нормативов;
• Покрытие: оцинкованное - антикоррозийное покрытие класса Z275 по DIN EN ISO 1461;
• Реестр промышленной продукции РФ: №1367/22/2023 - сертифицирован для использования в России;
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущен к применению на объектах атомной энергетики.

Совместимость и монтаж

Соединитель RV 610 FS совместим только с лотками OBO BETTERMANN серии с высотой борта 60 мм и аналогичными габаритами других производителей, имеющими одинаковый профиль. Монтаж выполняется вручную: совмещаются кромки двух лотков, соединитель плотно вставляется внутрь до щелчка. Никаких инструментов, болтов или сварки не требуется. Для надежности рекомендуется проверить защелкивание каждого замка после установки.

Безопасность и стандарты

Соединитель продольный 60x100 мм (RV 610 FS) соответствует требованиям ГОСТ Р 50571 и нормам безопасности для электроустановок. Сертификат реестра РФ №1367/22/2023 подтверждает соответствие требованиям промышленной продукции. Лицензия Росатома позволяет использовать изделие на ядерных объектах, где важна надежность и огнестойкость.

Преимущества

• Быстрая сборка - монтаж занимает несколько секунд без инструментов;
• Высокая механическая прочность - толщина 1,5 мм и оцинкованная сталь обеспечивают длительный срок службы;
• Устойчивость к коррозии - оцинкованное покрытие защищает от влаги и химических воздействий;
• Поддержка огнестойкости - не теряет форму при нагреве, предотвращает распространение огня между секциями лотка;
• Сертифицирован для атомной отрасли - единственный вариант среди аналогов с лицензией Росатома.

Ограничения применения

• Не применяется для поперечных соединений - только для продольного удлинения лотков;
• Не подходит для лотков с высотой борта менее или более 60 мм - требует точного совпадения габаритов;
• Не предназначен для внешней установки без защиты от УФ-излучения - материал не рассчитан на постоянное прямое солнечное воздействие;
• Не следует использовать в качестве опоры для веса оборудования - служит только для соединения лотков, а не для несущих функций.

Примеры использования

• Прокладка кабелей в цехах металлургического производства - соединение длинных участков лотков вдоль технологической линии;
• Электрооборудование АЭС и тепловых станций - использование по лицензии Росатома для безопасной прокладки контрольных кабелей;
• Объекты ЖКХ и метро - монтаж распределительных сетей в тоннелях и подземных коммуникационных каналах;
• Автомобильные заводы - сборка кабельных маршрутов на конвейерах с частыми перепадами температур и вибрацией.

Практические советы

• Перед монтажом проверьте, чтобы кромки лотков были ровными и не деформированы - искривления препятствуют правильному защелкиванию;
• При необходимости выравнивания используйте специальные регулировочные планки - не пытайтесь подгибать сам соединитель;
• Для больших протяженностей рекомендуется устанавливать соединители через каждые 2–3 метра - даже если лоток кажется цельным, это повышает жесткость системы;
• Артикул RV 610 FS всегда указывается в документации проекта - сверьте номер с заказом, так как существуют аналоги с другими размерами (например, RV 612 FS для 120 мм);
• Храните в сухом месте - хотя материал оцинкованный, длительное воздействие влаги может вызвать белый налет, который не влияет на работу, но затрудняет визуальный контроль.
