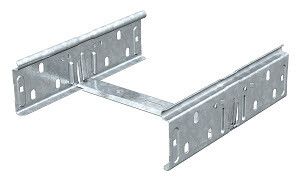

Соединитель продольный 75х60 RV 607 FS OBO 6068150 Bettermann

Соединитель продольный 60x75 мм (RV 607 FS) от OBO BETTERMANN предназначен для надежного и быстрого соединения кабельных лотков с высотой боковой стенки 60 мм. Артикул RV 607 FS обеспечивает прочную сборку без сварки и болтов, что ускоряет монтаж на объектах с жесткими сроками.

Назначение и область применения

Соединитель продольный 60x75 мм (RV 607 FS) используется для прямого соединения участков кабельных лотков одинакового размера - например, при удлинении трассы или стыковке с фасонными элементами. Подходит для систем прокладки силовых и слаботочных кабелей в промышленных помещениях, цехах, энергообъектах и на транспорте. Применяется там, где важны скорость установки и долговечность соединений.

Технические характеристики

• Тип изделия: Комплект соединительный
• Исполнение: Продольный соединитель
• Высота лотка: 60 мм
• Ширина лотка: 70 мм
• Тип соединения: Безвинтовой разъем - защелкивается механически без инструмента
• Материал: Сталь оцинкованная
• Толщина материала: 1,5 мм
• Покрытие: Оцинкованное - защищает от коррозии в условиях повышенной влажности
• Совместимость с кабельными лотками: Да - совпадает с лотками OBO Bettermann серии с высотой 60 мм
• Реестр промышленной продукции РФ: №1367/22/2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023

Совместимость и монтаж

Соединитель RV 607 FS совместим только с кабельными лотками, имеющими высоту бортов 60 мм и ширину 70 мм. Установка выполняется вручную: лотки подводятся друг к другу до щелчка - замок автоматически фиксируется. Инструмент не требуется. Для точного соединения проверьте, чтобы кромки лотков были ровными и не деформированы. Соединитель не предназначен для угловых или T-образных стыков - только для прямого продольного соединения.

Безопасность и стандарты

Соединитель продольный 60x75 мм (RV 607 FS) соответствует требованиям реестра промышленной продукции РФ (№1367/22/2023) и имеет лицензию Росатома, что позволяет использовать его на объектах атомной отрасли и других критических инфраструктурах. Материал - оцинкованная сталь - обеспечивает электроизоляцию и соответствие нормам пожарной безопасности при использовании в закрытых помещениях.

Преимущества

• Быстрая установка - не требует сварки, болтов или инструмента
• Устойчивость к коррозии благодаря оцинкованному покрытию
• Высокая механическая прочность - толщина металла 1,5 мм гарантирует сохранение формы при нагрузках
• Подтвержденная сертификация для работы на объектах с особыми требованиями
• Совместимость с продукцией OBO Bettermann - легко интегрируется в существующие системы

Ограничения применения

• Не применяется для лотков с высотой бортов отличной от 60 мм
• Не подходит для горизонтальных поворотов, ответвлений или вертикальных переходов
• Не рекомендован для открытых внешних площадок без защиты от атмосферных воздействий - хотя оцинкование устойчиво, длительное воздействие дождя и соли снижает срок службы
• Не является герметичным соединением - не используйте в средах с постоянным контактом с жидкостями или химикатами

Примеры использования

• Соединение двух секций лотка на конвейерной линии в пищевой промышленности
• Удлинение трассы кабельных каналов в распределительном пункте АЭС
• Обустройство шахты связи в подземном тоннеле с применением лотков OBO Bettermann
• Замена поврежденного участка лотка на заводе без демонтажа всей трассы

Практические советы

• Перед монтажом проверьте внутренние кромки лотков - они должны быть без зазубрин и изгибов, иначе соединитель не защелкнется плотно
• При необходимости выравнивания лотков используйте специальные выравнивающие планки - не пытайтесь подгонять вручную
• Для длинных трасс рекомендуется устанавливать соединители через каждые 2–3 метра, особенно при наличии значительных нагрузок на кабели
• Артикул RV 607 FS и номер 6068150 - это один и тот же комплект; заказывайте по обоим кодам для удобства
• Храните соединители в сухом месте - даже оцинкованная сталь может окисляться при длительном контакте с влагой
