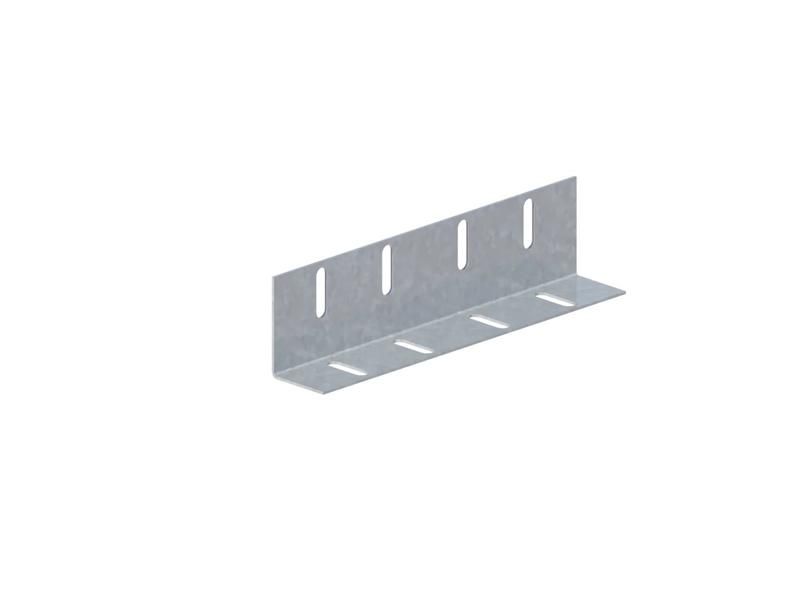

Соединитель для лотка прямой H=65мм сталь 1.5мм ЛАСМ.34.65(80).200.1.5.2 оцинк. СОЭМИ Н0122510440

Соединитель для лотка прямой высота 65 мм, толщина стали 1.5 мм, длина 200 мм, оцинкованный, ЛАСМ.34.65(80).200.1.5.2 - это элемент крепления для сборки прямых участков кабельных лотков из стали. Продукт от бренда СОЭМИ Ст.Оскол обеспечивает надёжное механическое соединение при монтаже силовых и слаботочных сетей в промышленных условиях.

Назначение и область применения

Соединитель для лотка прямой высота 65 мм, толщина стали 1.5 мм, длина 200 мм, оцинкованный, ЛАСМ.34.65(80).200.1.5.2 используется исключительно для соединения двух прямых секций кабельного лотка. Каждое соединение требует установки двух таких элементов - по одному на каждую сторону лотка. Подходит для систем прокладки кабелей на заводах, в цехах, энергообъектах и других помещениях с повышенными требованиями к прочности и долговечности.

Технические характеристики

• Высота: 65 мм (возможно использование с лотками высотой до 80 мм)
• Длина: 200 мм
• Толщина материала: 1,5 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Покрытие: цинковое, серебристо-серое
• Тип крепления: винтовое (монтаж через отверстия под болты М6)
• Исполнение: без внутреннего соединителя - требуется внешняя фиксация
• Климатическое исполнение: УТ2,5 - устойчив к температурным колебаниям и повышенной влажности
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Соединитель для лотка прямой высота 65 мм, толщина стали 1.5 мм, длина 200 мм, оцинкованный, ЛАСМ.34.65(80).200.1.5.2 совместим с лотками того же типа и высоты - до 80 мм. Для установки необходимы два соединителя на одно соединение лотков, а также четыре болта М6 с гайками и шайбами (не входят в комплект). Монтаж выполняется на торцевые грани лотков: соединители фиксируются сверху и снизу, выравнивая поверхности и предотвращая перекосы. Открытые кромки лотка должны плотно прилегать друг к другу перед затяжкой.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005 и рассчитано на работу в условиях климатического исполнения УТ2,5 - то есть при температурах от −40 C до +50 C и относительной влажности до 95%. Цинковое покрытие защищает от коррозии, что повышает безопасность эксплуатации в сырых и агрессивных средах. Напряжение и ток через сам соединитель не проходят - он является исключительно механическим элементом.

Преимущества

• Высокая прочность благодаря толщине стали 1,5 мм и технологии оцинкования Сендзимира - покрытие равномерное и адгезионно прочное
• Устойчивость к коррозии позволяет использовать в закрытых и открытых помещениях с высокой влажностью
• Готовый к использованию форм-фактор - не требует дополнительной обработки перед монтажом
• Поддерживается крупносерийное производство - возможна поставка любых объёмов без задержек

Ограничения применения

• Не предназначена для соединения угловых, поворотных или переходных лотков - только прямых участков
• Не работает как электрический проводник; для заземления лотков требуется отдельный контур
• Не рекомендуется применять в средах с постоянным воздействием кислот, щелочей или солевых растворов - даже оцинкованная сталь со временем разрушается
• Требуется точное соответствие высоты лотка: при расхождении более чем 15 мм возможен перекос и снижение жесткости соединения

Примеры использования

• Сборка длинных трасс кабельных лотков на производстве для прокладки силовых кабелей питания станков
• Монтаж системы управления в автоматических линиях, где важна целостность и доступность кабелей
• Обустройство кабельных путей в распределительных пунктах, подстанциях и серверных комнатах
• Ремонт и удлинение существующих лотковых систем без замены всей конструкции

Практические советы

• Перед монтажом проверьте, чтобы торцы лотков были ровными - иначе соединитель будет деформироваться при затяжке
• Затягивайте болты М6 равномерно, чередуя их по диагонали, чтобы избежать перекоса
• Для защиты от влаги в местах стыка можно дополнительно использовать герметик на основе силикона (не масляный!) - но только после окончательной фиксации
• При заказе убедитесь, что высота вашего лотка не превышает 80 мм - этот соединитель не подходит для лотков выше
• Храните в сухом месте: хотя материал оцинкован, длительное хранение во влажном помещении может вызвать белый налёт (циновый налёт), который не влияет на функциональность, но портит внешний вид
