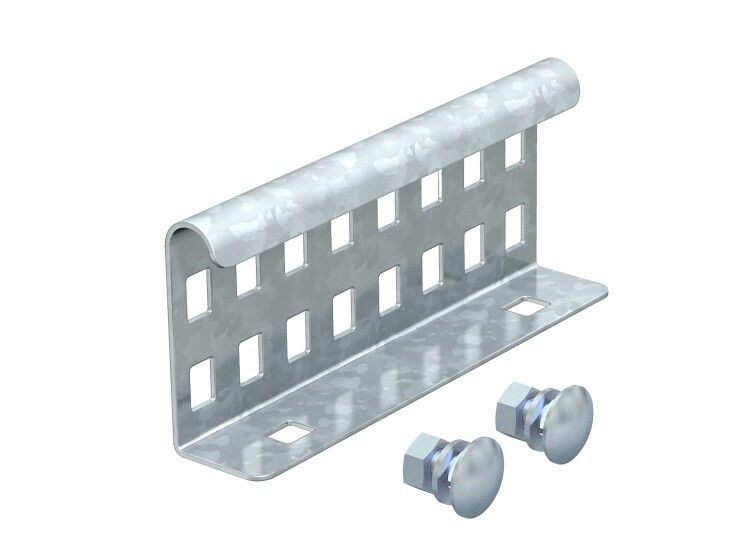

Соединитель продольный кабельного лестничного лотка LVG 60 FS 64x150 мм OBO Bettermann 6208840

Продольный соединитель кабельного лестничного лотка 64x150 мм от OBO BETTERMANN (артикул 6208840, модель LVG 60 FS) предназначен для надёжного соединения секций кабельных лотков по длине, обеспечивая целостность трассы при прокладке силовых и слаботочных кабелей в промышленных и коммерческих объектах.

Назначение и область применения

Продольный соединитель кабельного лестничного лотка 64x150 мм используется для наружного соединения двух соседних участков лестничного кабельного лотка. Он позволяет продолжить трассу без разрывов, сохраняя механическую прочность и электрическую проводимость между элементами. Подходит для установки в помещениях, на эстакадах, в цехах и других зонах, где требуется гибкая и долговечная система прокладки кабелей.

Технические характеристики

• Тип изделия: продольный соединитель
• Высота лотка: 64 мм (соответствует лоткам с боковой стенкой 60 мм)
• Ширина лотка: 150 мм
• Материал: сталь оцинкованная
• Толщина металла: 2 мм
• Покрытие: оцинкованное - устойчиво к коррозии
• Тип соединения: винтовой разъём - фиксация болтами
• Модель: LVG 60 FS

Совместимость и монтаж

Продольный соединитель совместим с кабельными лотками лестничного типа, имеющими боковые стенки высотой 60 мм и сквозную перфорацию. Устанавливается снаружи лотка - не требует внутренней модификации. Для монтажа используются стандартные болты M6, которые входят в комплект. Соединение выполняется через предварительно просверленные отверстия в лотках и соответствующие отверстия в соединителе. Рекомендуется затягивать болты равномерно, чтобы избежать деформации профиля.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и электрической непрерывности систем кабельной организации. Оцинкованное покрытие обеспечивает защиту от коррозии в условиях повышенной влажности. Продольный соединитель LVG 60 FS рекомендован производителем OBO BETTERMANN для использования в рамках сертифицированных решений.

Преимущества

• Усиленная толщина металла (2 мм) повышает жёсткость и срок службы
• Оцинкованное покрытие защищает от ржавчины даже в агрессивных средах
• Винтовое соединение позволяет легко демонтировать и переустановить
• Не требует сварки - снижает время монтажа и риск повреждения кабелей
• Совместим с широким спектром лотков OBO BETTERMANN и аналогичных систем

Ограничения применения

• Не предназначена для соединения лотков с высотой стенки более 64 мм - возможен перекос и плохой контакт
• Не подходит для лотков без перфорации - отсутствуют точки крепления
• Не рекомендуется использовать в качестве опорного элемента - нагрузка должна распределяться по основному лотку
• Не обеспечивает герметизацию - не применяется во взрывоопасных или влажных средах без дополнительной защиты

Примеры использования

• Соединение секций лотков на производственной линии в автомобильном цехе
• Продление трассы в распределительном щите на складском комплексе
• Фиксация перехода между двумя уровнями кабельной сети в офисном здании
• Замена повреждённого участка лотка без замены всей трассы

Практические советы

• Перед монтажом проверьте, что оба лотка имеют одинаковый шаг перфорации - иначе соединение будет некорректным
• Используйте антивибрационные шайбы при установке в местах с вибрациями (например, рядом с насосами или компрессорами)
• При необходимости удлинения трассы используйте несколько соединителей - не допускайте перегрузки одного элемента
• После сборки проверьте электрическую связь между лотками - особенно важно для систем заземления
• Храните изделие в сухом месте до монтажа - влага может вызвать образование белого налёта на цинке, который не влияет на функциональность, но выглядит непрезентабельно
