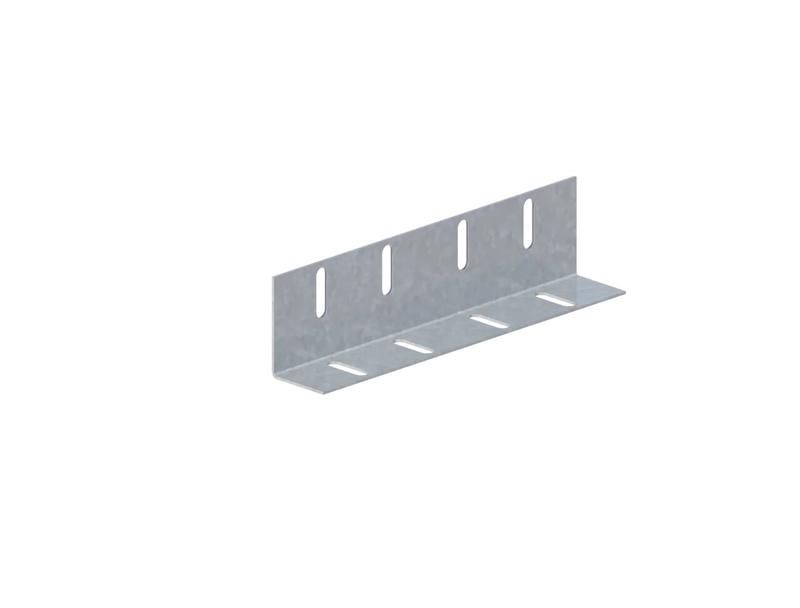

Соединитель лотковый ЛМс-СЛ 65(80)-1.0ц УТ2.5 - Н0122510420 СОЭМИ

Соединитель для лотка высотой 65 мм, серия СОЭМИ, артикулы н0122510420 и 122510420 - это элемент крепления, предназначенный для надёжного соединения прямых участков кабельных лотков. Изготовлен из оцинкованной стали, выдерживает механические нагрузки и устойчив к коррозии, что делает его подходящим для промышленных условий.

Назначение и область применения

Соединитель для лотка используется исключительно для соединения двух прямых секций кабельных лотков. Применяется в системах прокладки кабелей на объектах с жесткими требованиями к надёжности: производственные цеха, энергообъекты, транспортная инфраструктура, автоматизированные линии. Подходит для лотков высотой 65–80 мм. Каждое соединение требует установки двух таких соединителей - один с каждой стороны стыка.

Технические характеристики

• Материал: сталь, толщиной 1 мм
• Покрытие: оцинкованное методом Сендзимира (УТ2,5)
• Габариты: длина 200 мм, высота 65–80 мм
• Тип крепления: винтовое (для болтов M6)
• Цвет: серый
• Климатическое исполнение: УТ2,5 - умеренный и тропический климат, повышенная влажность
• Соответствие: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Соединитель совместим только с лотками, имеющими такую же высоту - 65 или 80 мм. Для сборки требуется два соединителя на каждый стык, а также комплект метизов: болты, гайки и шайбы M6. Монтировать следует перпендикулярно оси лотка, плотно прижимая к боковым стенкам. Не используйте соединитель для поворотов, ответвлений или угловых соединений - он рассчитан только на прямые стыки.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-010-05774835-2005. Цинкование методом Сендзимира обеспечивает равномерный слой покрытия, защищающий металл от коррозии даже в условиях повышенной влажности. Сертифицировано для работы в климатических зонах с температурным режимом от −40C до +50C и относительной влажностью до 98%.

Преимущества

• Высокая прочность благодаря толщине стали 1 мм - выдерживает значительную нагрузку от кабелей
• Защита от коррозии: оцинковка по методу Сендзимира долговечнее обычного горячего цинкования
• Стандартные размеры обеспечивают взаимозаменяемость с другими элементами серии СОЭМИ
• Не требует сварки - монтаж выполняется с помощью стандартных метизов M6

Ограничения применения

• Не применяется для соединения лотков с разной высотой - например, 65 мм и 100 мм
• Не предназначен для крепления к стенам или потолку - только для стыковки лотков друг с другом
• Не рекомендуется использовать в средах с постоянным воздействием кислот, щелочей или солевых растворов - цинк не устойчив к химической агрессии
• Требуется обязательное использование двух экземпляров на одно соединение; одиночный монтаж недопустим

Примеры использования

• Соединение участков лотков на конвейерной линии в пищевой промышленности
• Обустройство кабельных трасс в распределительных пунктах подстанций
• Прокладка силовых кабелей в цехах с частой мойкой оборудования
• Работа с лотками в теплицах, холодильных камерах и других помещениях с высокой влажностью

Практические советы

• Перед монтажом проверьте, чтобы внутренние кромки лотков были ровными - иначе соединитель будет плохо прилегать
• Используйте только болты M6 с плоскими шайбами - другие размеры не обеспечат нужного усилия затяжки
• При необходимости удлинить трассу - всегда устанавливайте пару соединителей, а не один
• При работе в агрессивной среде периодически проверяйте состояние цинкового слоя - при появлении белого налёта (белой ржавчины) замените элемент
• Артикулы н0122510420 и 122510420 - это один и тот же продукт, различаются только формат номера. Обращайте внимание на наличие в наличии именно этих артикулов при заказе.
