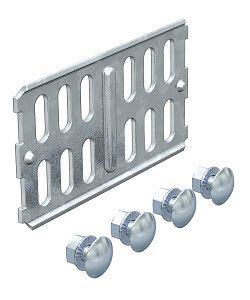

Соединитель кабельного листового лотка LKS 60 (RLVK 60 FS RU) LKS (группа OBO Bettermann) 6067091

Соединитель кабельного листового лотка LKS 60x100 мм от OBO Bettermann предназначен для надёжного продольного соединения лотков высотой 60 мм в системах прокладки кабелей. Артикул RLVK 60 FS RU соответствует лицензии Росатома и рекомендован для использования в промышленных объектах.

Назначение и область применения

Соединитель кабельного листового лотка LKS 60x100 мм используется для создания сплошных, герметичных участков кабельных трасс из листовых металлических лотков. Подходит для прямых участков и соединений с фасонными элементами системы LKS. Применяется на объектах с повышенными требованиями к безопасности: энергообъектах, АЭС, химических производствах, транспорте и других местах, где требуется устойчивость к механическим нагрузкам и огню.

Технические характеристики

• Высота: 60 мм - совпадает с высотой боковых стенок лотков серии LKS
• Ширина: 100 мм - обеспечивает совместимость с лотками того же габарита
• Материал: сталь - прочная основа, выдерживающая механические воздействия
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Тип соединения: винтовой разъем - позволяет собирать и разбирать конструкцию без сварки
• Исполнение: продольный - соединяет лотки вдоль их оси
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени до 90 минут

Совместимость и монтаж

Соединитель LKS 60x100 мм совместим исключительно с лотками серии LKS от OBO Bettermann, имеющими высоту боковых стенок 60 мм. Устанавливается между двумя лотками по всей длине стыка. Для монтажа используются болты и гайки, входящие в комплект. Не требует специального оборудования - достаточно обычного ключа. Соединение плотное, без зазоров, что предотвращает провисание кабелей и попадание внешних воздействий внутрь трассы.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущено к применению на ядерных установках
• Занесён в Реестр промышленной продукции РФ: №1367/22/2023
• Соответствует требованиям ГОСТ Р МЭК 61537 и DIN 41848-1
• Огнестойкость проверена в испытательных центрах по методике IEC 60331

Преимущества

• Не требует сварки - снижает время монтажа и риск повреждения покрытия
• Усиленная конструкция - выдерживает нагрузки от тяжёлых кабельных пучков
• Цинковое покрытие - долговечность даже в сырых помещениях
• Подтверждённая огнестойкость - безопасность при аварийных ситуациях
• Совместимость с другими элементами серии LKS - возможность расширения системы без замены компонентов

Ограничения применения

• Не применяется для горизонтальных поворотов - для углов нужны специальные фасонные соединители
• Не предназначена для наружной установки без защиты от прямого UV-излучения
• Не совместим с лотками других серий (например, LKD, LKM) из-за различий в профиле и креплениях
• Не рекомендуется использовать в средах с постоянным контактом с кислотами или щелочами - цинк может подвергнуться химической коррозии

Примеры использования

• Прокладка силовых кабелей в технологическом корпусе АЭС
• Обустройство кабельных трасс на заводе по переработке химических веществ
• Системы управления на железнодорожных станциях с высокой влажностью
• Кабельные каналы в подземных тоннелях метрополитена

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели одинаковый шаг отверстий - иначе соединение будет негерметичным
• Затягивайте винты равномерно, не переусердствуя - перетянутые болты могут деформировать оцинкованную поверхность
• Для длинных трасс используйте несколько соединителей через каждые 2–3 метра - это снижает прогиб и увеличивает жёсткость конструкции
• Артикул RLVK 60 FS RU - единственный номер, который гарантирует соответствие лицензии Росатома; другие аналоги не имеют этого допуска
• Храните изделие в сухом месте - длительное воздействие влаги перед монтажом может вызвать белый налёт на цинке, хотя он не влияет на функциональность
