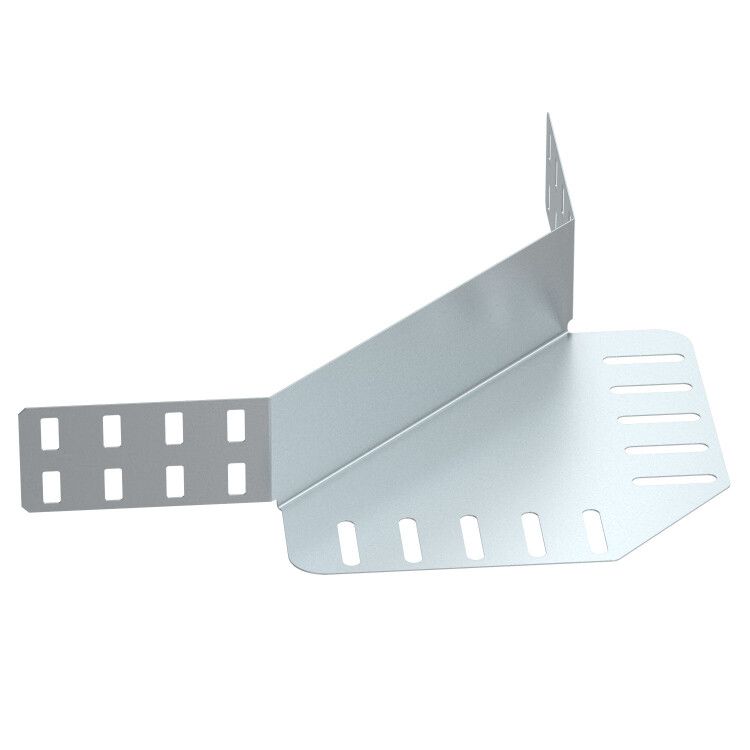

Соединитель угловой для лотка LKS REV 60 FS RU OBO 6067973 Bettermann

Угловой соединитель для кабельного лотка LKS (REV 60 FS RU) - элемент кабельной системы, предназначенный для изменения направления трассы на 90 градусов. Применяется в комбинированных системах с кабельными лотками LKS высотой 60 мм, обеспечивает надёжное механическое соединение и сохраняет целостность защиты проводов. Артикул rev 60 fs ru соответствует лицензионному продукту группы OBO Bettermann, сертифицированному для использования в энергетике и промышленности.

Назначение и область применения

Угловой соединитель для кабельного лотка LKS (REV 60 FS RU) используется для создания поворотов в кабельных трассах при укладке силовых и слаботочных кабелей. Подходит для установки внутри помещений и на открытых площадках, где требуется изменить направление лотка под прямым углом. Часто применяется в промышленных объектах: цехах, подстанциях, АЭС, транспортных терминалах, автоматизированных линиях.

Технические характеристики

• Высота кабеленесущей системы: 60 мм - совместим с лотками LKS этой же высоты;
• Материал корпуса: сталь - обеспечивает прочность и долговечность;
• Покрытие: цинк - защищает от коррозии, соответствует требованиям средней агрессивности окружающей среды;
• Тип соединения: винтовой - позволяет собирать и разбирать конструкцию без сварки;
• Тип изделия: угловой соединитель - предназначен исключительно для поворота на 90°;
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущен к применению на объектах атомной энергетики;
• Реестр промышленной продукции РФ: 1367\22\2023 - зарегистрирован в государственной базе.

Совместимость и монтаж

Угловой соединитель для кабельного лотка LKS (REV 60 FS RU) совместим только с лотками LKS высотой 60 мм. Соединение осуществляется через предварительно подготовленные отверстия на торцах лотков с помощью болтов и гаек (не входят в комплект). Монтаж выполняется после сборки прямых участков. Убедитесь, что внутренние кромки лотка выровнены - иначе возможны перегибы кабеля. Для фиксации используйте болты M8 или M10, подходящие по длине к толщине стенки лотка.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для кабельных систем на промышленных объектах. Наличие лицензии Росатома подтверждает соответствие повышенным требованиям к надёжности и качеству материалов. Покрытие из цинка снижает риск возникновения электрохимической коррозии при контакте с другими металлическими элементами.

Преимущества

• Не требует сварки - экономит время и средства на монтаже;
• Поддерживает единый уровень защиты всей трассы - не создаёт слабых звеньев;
• Цинковое покрытие увеличивает срок службы в условиях повышенной влажности;
• Сертификация Росатома даёт право использовать на ответственных объектах;
• Гармонично сочетается с остальной серией LKS - легко расширяемая система.

Ограничения применения

• Не предназначен для наружной эксплуатации при постоянном воздействии осадков - требует дополнительной защиты (например, крышки лотка);
• Не работает с лотками других производителей или другой высоты (например, 100 мм);
• Не рассчитан на нагрузки выше класса B (по ГОСТ Р 50571.5.52) - не следует использовать как несущую конструкцию;
• Запрещено применять в средах с агрессивными химическими веществами (кислоты, щёлочи) - цинк не устойчив к таким воздействиям.

Примеры использования

• Переход между горизонтальным и вертикальным участком кабельной трассы в цехе АЭС;
• Обход колонны или оборудования в распределительном пункте;
• Формирование уголка в шахтной канализации кабелей на заводе;
• Сборка многоуровневой системы лотков в серверной комнате с ограниченным пространством.

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одного типа и высоты - даже небольшое отличие вызывает перекос;
• Используйте антивибрационные прокладки между соединителем и лотком, если трасса проходит рядом с вибрирующим оборудованием;
• После сборки затяните болты равномерно - переусердствовать нельзя, чтобы не деформировать цинковый слой;
• Для длительной эксплуатации рекомендовано периодически контролировать состояние креплений - особенно в помещениях с температурными перепадами;
• Артикул rev 60 fs ru - единственный рабочий номер для заказа этого конкретного соединителя; другие аналоги не гарантируют совместимость.
