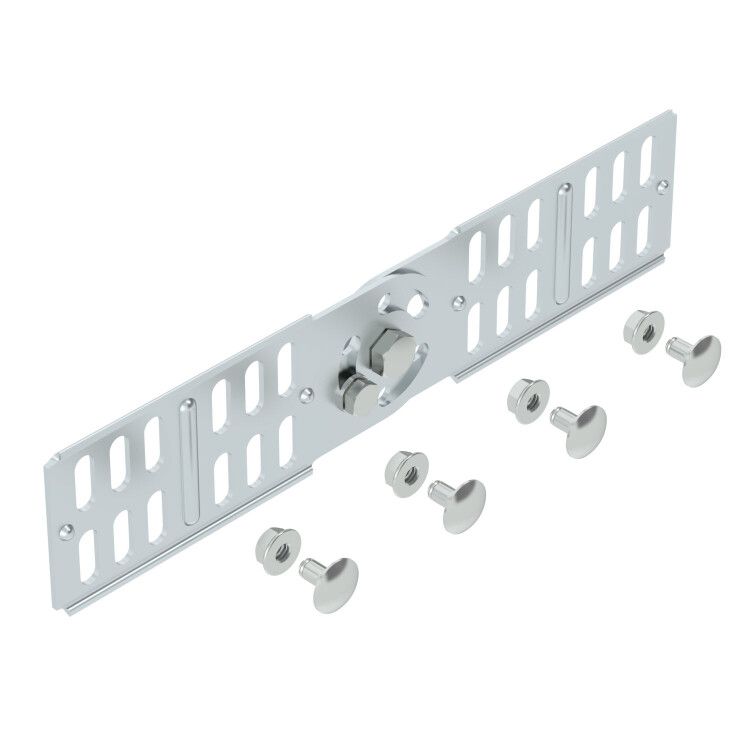

Соединитель шарнирный кабельного листового лотка 60x260 - 7082010 OBO Bettermann RGV 60 FS

Шарнирный соединитель кабельного листового лотка 60x260 мм (RGV 60 FS) обеспечивает надёжное механическое соединение между секциями кабельных лотков из стали с оцинкованным покрытием. Бренд OBO BETTERMANN и артикул RGV 60 FS указывают на соответствие промышленным стандартам, применяемым в энергетике, промышленности и объектах с повышенными требованиями к безопасности.

Назначение и область применения

Шарнирный соединитель RGV 60 FS предназначен для соединения двух участков кабельного лотка с высотой бортов 60 мм. Он позволяет сохранить целостность трассы при необходимости компенсации температурных деформаций, усадки конструкций или изменения направления трассы. Применяется в системах прокладки силовых и слаботочных кабелей на заводах, в подстанциях, тоннелях, цехах с технологическим оборудованием.

Технические характеристики

• Высота: 60 мм - соответствует стандартной высоте бортов лотков, совместимых с этим соединителем
• Ширина: 260 мм - подходит для лотков шириной до 260 мм
• Материал: сталь - прочная основа, выдерживающая механические нагрузки
• Толщина материала: 2 мм - достаточна для жёсткости и долговечности
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Тип соединения: винтовой - фиксация болтом, гайкой и шайбой, обеспечивающая надёжную сборку без сварки
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущен к использованию на объектах атомной отрасли
• Реестр: 1367\22\2023 - зарегистрирован в государственной системе сертификации

Совместимость и монтаж

Шарнирный соединитель RGV 60 FS совместим только с кабельными лотками OBO BETTERMANN серии RGV 60 и аналогичными по габаритам (высота 60 мм, ширина до 260 мм). Для установки требуется предварительно собрать лотки, затем совместить кромки и закрепить соединитель с помощью входящих в комплект болта, шайбы и гайки. Монтаж выполняется снаружи лотка - не требует внутреннего доступа. Убедитесь, что кромки лотков плотно прилегают перед затяжкой крепежа.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для электроустановок. Наличие лицензии Росатома подтверждает возможность применения на ядерных объектах, где важны контроль качества и документированное соответствие. Соединитель не содержит токсичных материалов и не выделяет вредных веществ при эксплуатации.

Преимущества

• Не требует сварки - снижает время монтажа и исключает риск повреждения покрытия
• Устойчив к коррозии благодаря оцинковке - продлевает срок службы в сырых и химически активных средах
• Готовый комплект крепежа (болт+шайба+гайка) - не нужно докупать элементы
• Поддерживает осевые перемещения - компенсирует тепловые расширения без потери герметичности
• Соответствует строгим регуляторным требованиям - подходит для ответственных объектов

Ограничения применения

• Не применяется для лотков с высотой бортов менее 60 мм или более 60 мм - не обеспечит плотного контакта
• Не предназначен для наружной установки под открытым небом без защиты от прямого воздействия атмосферных осадков - хотя оцинковка устойчива, длительное намокание может снизить срок службы
• Не заменяет опорные элементы - не воспринимает вес всей системы, только соединяет лотки
• Не используется в качестве переходника между типами лотков (например, листовые и профильные)

Примеры использования

• Соединение секций лотков в цехе металлургического комбината
• Формирование трассы для кабелей управления в подземном тоннеле АЭС
• Обход препятствий (колонны, трубопроводы) в распределительных устройствах
• Монтаж в помещениях с влажностью выше 90%, например, на насосных станциях

Практические советы

• Перед монтажом проверьте, чтобы кромки лотков были ровными - искривление может вызвать перекос и плохую контактную поверхность
• Затягивайте болт равномерно, не переусердствуйте - чрезмерный момент может деформировать тонкий материал (2 мм)
• При работе в агрессивной среде рекомендуется периодическая проверка состояния крепежа и покрытия
• Артикул RGV 60 FS всегда используйте вместе с брендом OBO BETTERMANN - другие производители могут иметь отличные геометрические допуски
• Храните изделие в сухом месте - даже оцинкованная сталь может начать окисляться при постоянной влажности
