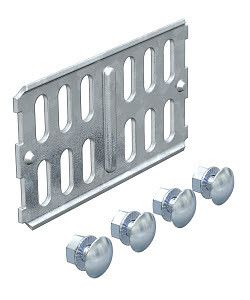

Соединитель продольный L100 сталь FT - 6067603 OBO Bettermann RLVK 60

Соединитель кабельного лотка RLVK 60 FT от OBO BETTERMANN предназначен для надёжного продольного соединения элементов кабельной системы с высотой боковой стенки 60 мм. Комплект из болта, шайбы и гайки обеспечивает быстрый и прочный монтаж без сварки. Продукт соответствует требованиям Росатома и рекомендован для проектирования систем энергообеспечения на объектах с повышенными нормами безопасности.

Назначение и область применения

Соединитель RLVK 60 FT используется для соединения прямых участков кабельных лотков, фасонных деталей и разделительных полочек типа FT, у которых высота боковой стенки составляет 60 мм. Подходит для сборки горизонтальных и вертикальных трасс в помещениях, тоннелях, на производствах и в инфраструктурных объектах. Часто применяется в системах питания оборудования, автоматизации, связи и энергораспределении.

Технические характеристики

• Тип изделия: продольный соединитель
• Материал: сталь оцинкованная с покрытием методом горячего цинкования
• Толщина металла: 2 мм
• Длина: 100 мм
• Высота совмещаемой кабеленесущей системы: 60 мм
• Тип соединения: винтовой разъём (комплект: болт + шайба + гайка)
• Производитель: OBO BETTERMANN
• Артикулы: RLVK 60 FT, 6067603

Совместимость и монтаж

Соединитель RLVK 60 FT совместим исключительно с кабельными лотками и фасонными деталями FT высотой 60 мм. Для установки необходимо выровнять кромки двух лотков, совместить отверстия и затянуть болты до плотного контакта. Монтаж выполняется обычным ключом - специальный инструмент не требуется. Учитывайте, что соединитель рассчитан только на продольную стыковку; для поворотов или ответвлений нужны другие типы фитингов.

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367/22/2023)
• Покрытие «горячий цинк» защищает от коррозии в условиях повышенной влажности и агрессивной среды

Преимущества

• Усиленная толщина стали (2 мм) увеличивает жёсткость и долговечность соединения
• Горячеоцинкованное покрытие гарантирует corrosion resistance даже в сырых и химически активных зонах
• Комплексный комплект (болт+шайба+гайка) исключает необходимость докупать крепёж
• Соответствие лицензионным требованиям Росатома делает продукт подходящим для ядерных, военных и других критичных объектов

Ограничения применения

• Не для лотков другой высоты (например, 80 мм или 100 мм)
• Не предназначена для нагрузок выше допустимых для кабельного лотка - не используйте как опору для веса труб или тяжёлого оборудования
• Не заменяет сварочные соединения там, где требуются герметичные или невосприимчивые к вибрациям стыки
• Не следует применять в местах постоянного воздействия открытого пламени или температур выше +90 C

Примеры использования

• Сборка трассы для силового кабеля на заводе с использованием лотков FT 60 мм
• Продление маршрута кабельной сети в подземном тоннеле метрополитена
• Фиксация разделительной полочки между группами слаботочных и силовых кабелей
• Обустройство распределительной системы в медицинском учреждении с соблюдением требований Росатома

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели одинаковый шаг отверстий - иначе соединение будет перекошенным
• Затягивайте болты равномерно, чередуя их поочерёдно - так предотвращается деформация лотка
• На объектах с высокими требованиями к надёжности (энергоблоки, АЭС) обязательно используйте оригинальные комплекты RLVK 60 FT от OBO BETTERMANN - аналоги могут не иметь сертификатов Росатома
• При необходимости удлинения трассы можно использовать несколько соединителей друг за другом - сохраняйте минимальный зазор между соседними стыками не менее 50 мм
