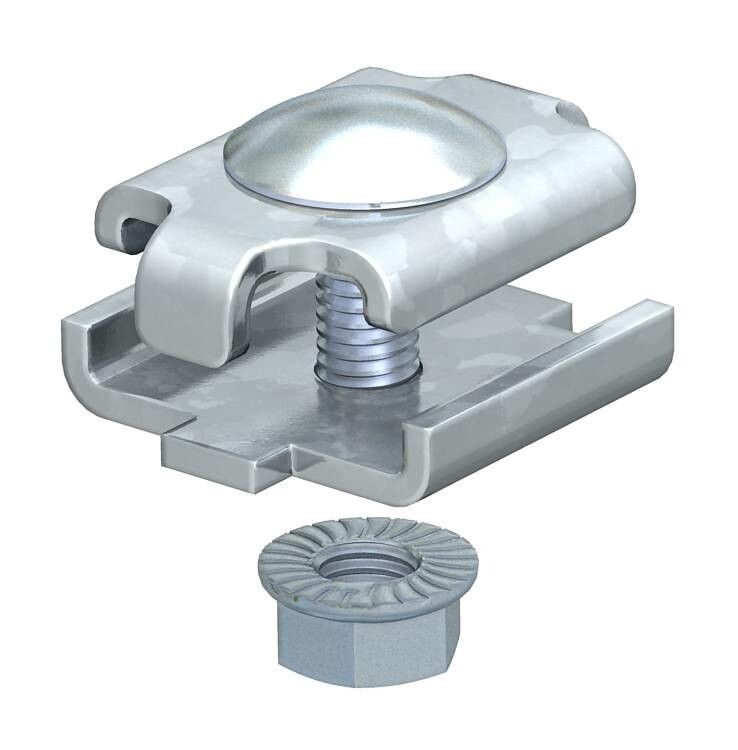

Соединитель быстрого монтажа (GSV 34 G) | 6016596 OBO Bettermann

Соединитель быстрого монтажа GSV 34 G от OBO BETTERMANN предназначен для надёжной стыковки проволочных лотков шириной от 50 до 600 мм. Артикул 6016596 обеспечивает быстрый и прочный монтаж без сварки - идеально подходит для систем кабельной организации на объектах с высокими требованиями к скорости сборки.

Назначение и область применения

Соединитель быстрый монтажа GSV 34 G используется для соединения секций проволочных лотков в единую непрерывную трассу. Применяется в системах прокладки кабелей на промышленных предприятиях, в цехах, на транспорте и в энергетике - там, где требуется быстрая установка и долговечность конструкции. Подходит для горизонтальных и вертикальных участков трассы.

Технические характеристики

• Тип изделия: Соединитель
• Модель: GSV 34 G
• Материал: Сталь оцинкованная с гальваническим покрытием
• Толщина материала: 2 мм
• Толщина проволоки лотка: 3,9–4,9 мм
• Ширина совмещаемых лотков: 50–600 мм
• Тип соединения: Винтовой разъём
• Исполнение: Продольный соединитель
• Совместимость: Только с проволочными лотками

Совместимость и монтаж

Соединитель GSV 34 G работает исключительно с проволочными лотками, соответствующими заявленным параметрам толщины проволоки (3,9–4,9 мм). Для монтажа необходимо:

• Выровнять кромки двух лотков точно друг напротив друга;
• Закрепить соединитель через отверстия в боковых стенках лотка;
• Затянуть винты равномерно, чтобы избежать перекоса;
• Не использовать с лотками из других материалов (например, пластиковыми или цельнометаллическими).

Артикул 6016596 рассчитан на одновременную фиксацию двух сторон лотка - обеспечивает жесткость и предотвращает проседание при нагрузке.

Безопасность и стандарты

Произведён в соответствии с требованиями европейских норм для электрооборудования. Гальваническое цинкование защищает металл от коррозии в условиях повышенной влажности и агрессивной среды. Сертифицирован для работы в помещениях и закрытых зонах с контролируемым микроклиматом.

Преимущества

• Быстрый монтаж без сварки - экономия времени при сборке трассы;
• Усиленная конструкция из стали 2 мм - выдерживает механические нагрузки;
• Гальваническое цинкование повышает срок службы в сравнении с обычным холодным цинком;
• Фиксация по всей длине соединения снижает риск деформации при укладке кабелей;
• Совместимость с широким диапазоном ширины лотков - универсальное решение для разных проектов.

Ограничения применения

• Не применяется для лотков с толщиной проволоки менее 3,9 мм или более 4,9 мм - возможен слабый контакт и расшатывание;
• Не предназначена для внешней установки без защиты от осадков - хотя покрытие антикоррозийное, длительное воздействие воды требует дополнительной герметизации;
• Не подходит для соединения лотков с другими типами крепления (клипсы, замки, сварка);
• Не рекомендуется использовать в местах с постоянными вибрациями выше допустимых уровней - требуется дополнительная фиксация опор.

Примеры использования

• Соединение секций лотков на конвейерной линии завода;
• Обустройство кабельных трасс в распределительных пунктах;
• Прокладка силовых и сигнальных кабелей в производственных корпусах с металлическими перекрытиями;
• Модернизация существующих кабельных систем без демонтажа основной трассы.

Практические советы

• Перед монтажом проверьте точное соответствие толщины проволоки лотка - даже 0,5 мм отличия могут нарушить плотность контакта;
• Используйте ключ с ограничителем момента - переутяжка винтов деформирует материал лотка;
• При работе с длинными трассами устанавливайте соединители GSV 34 G каждые 1,5–2 метра - так сохранится плоскостность;
• Для лотков шириной 600 мм используйте два соединителя параллельно - один недостаточно для равномерной нагрузки;
• Arтикул 6016596 и модель GSV 34 G - это одно и то же изделие; при заказе указывайте оба значения для точности.
