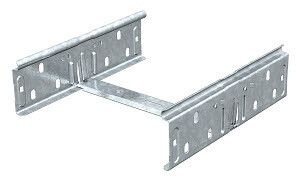

Соединитель продольный 150х60 RV 615 FS OBO 6068162 Bettermann

Соединитель продольный 60x150 мм (RV 615 FS) от OBO BETTERMANN предназначен для надёжного и быстрого соединения кабельных лотков с высотой боковой стенки 60 мм. Артикул rv 615 fs обеспечивает прочную сборку без сварки и болтов, что ускоряет монтаж на объектах с жёсткими сроками.

Назначение и область применения

Соединитель продольный 60x150 мм (RV 615 FS) используется для прямого соединения участков кабельных лотков одного типа и фасонных элементов - например, поворотов, тройников или переходников. Подходит для систем прокладки силовых и слаботочных кабелей в промышленных зонах, цехах, энергообъектах и на транспорте. Применяется там, где требуется быстрая сборка, минимальное количество инструмента и повышенная механическая прочность.

Технические характеристики

• Размеры: 60×150 мм - соответствует стандартной высоте бортов лотков 60 мм
• Толщина материала: 1,5 мм - обеспечивает достаточную жёсткость при нагрузках
• Материал: оцинкованная сталь - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Покрытие: оцинкованное - антикоррозийное покрытие по ГОСТ 14918
• Тип соединения: безвинтовой разъем - монтаж без инструментов, фиксация за счёт зацепления
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени
• Реестр промышленной продукции РФ: 1367/22/2023 - сертифицирован для использования в России
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущен к применению на атомных объектах

Совместимость и монтаж

Соединитель продольный 60x150 мм (RV 615 FS) совместим с кабельными лотками OBO BETTERMANN и аналогичными моделями других производителей, имеющими высоту борта 60 мм. Монтаж выполняется вручную: лотки вставляются в соединитель до щелчка - фиксация происходит за счёт гибких захватывающих выступов. Нет необходимости использовать шурупы, сварку или специальный инструмент. Для демонтажа достаточно аккуратно оттянуть лотки в стороны.

Безопасность и стандарты

Соединитель продольный 60x150 мм (RV 615 FS) соответствует требованиям безопасности для промышленных систем прокладки кабелей. Огнестойкость подтверждена испытаниями, а наличие лицензии Росатома позволяет применять его на объектах с особыми требованиями к пожарной и радиационной безопасности. Реестр промышленной продукции РФ гарантирует соответствие нормативам РФ.

Преимущества

• Быстрый монтаж - установка занимает несколько секунд без инструментов
• Высокая механическая прочность - материал 1,5 мм и оцинкованное покрытие выдерживают ударные и вибрационные нагрузки
• Устойчивость к коррозии - оцинкованная сталь служит дольше в сырых и химически активных средах
• Поддержка сертификаций - можно использовать на объектах Росатома и в промышленных зонах с жёсткими регламентами
• Обратимость - легко разъединить для обслуживания или замены участка лотка

Ограничения применения

Не применяется для соединения лотков с высотой борта отличной от 60 мм - несовместим с лотками 40 мм, 80 мм и другими. Не рекомендуется для внешней прокладки без защиты от прямых осадков - хотя материал оцинкованный, длительное воздействие воды может снижать срок службы. Не является герметичным соединением - не подходит для помещений с требованием IP65+ на уровне соединения.

Примеры использования

• Соединение прямых участков лотков на конвейерной линии в автомобильном цехе
• Фиксация перехода между вертикальным и горизонтальным лотком в распределительной подстанции
• Сборка системы прокладки кабелей в технологическом корпусе АЭС
• Замена повреждённого участка лотка в тоннеле метрополитена без перерыва в работе

Практические советы

• Перед монтажом проверьте, чтобы внутренние кромки лотка были ровными - деформированные края могут мешать защёлкиванию
• При использовании в вибрационных зонах (например, рядом с насосами) дополнительно закрепите лоток к опорам через каждые 1–1,5 м
• Артикул rv 615 fs - единственный вариант для лотков 60 мм в серии OBO BETTERMANN; не путайте с аналогами 40 или 80 мм
• Храните в сухом месте - даже оцинкованная сталь может окисляться при постоянной влажности выше 90%
