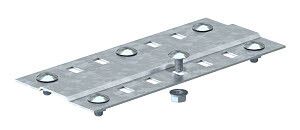

Соединительный элемент кабельного листового лотка 150мм (SSLB 150 DD) | 7070310 OBO Bettermann

Соединительный элемент кабельного листового лотка 150 мм SSLB 150 DD от OBO BETTERMANN предназначен для надёжного стыкования секций кабельных лотков шириной 150 мм. Этот элемент обеспечивает механическую прочность и электрическую целостность соединения, что особенно важно при прокладке кабелей на длинных участках.

Назначение и область применения

Соединительный элемент SSLB 150 DD используется для соединения двух соседних листовых кабельных лотков одинаковой ширины - 150 мм. Подходит для установки в промышленных помещениях, цехах, на объектах энергетики, транспорта и автоматизации. Применяется там, где требуется устойчивый и долговечный контакт между секциями лотка, особенно при значительной нагрузке на кабели или необходимости сохранить замкнутую электрическую цепь.

Технические характеристики

• Ширина лотка: 150 мм - совместим с лотками этой же ширины;
• Высота лотка: 135 мм - соответствует стандартным лоткам OBO Bettermann с такой высотой;
• Материал: сталь оцинкованная - защищает от коррозии в условиях повышенной влажности и агрессивной среды;
• Толщина металла: 1,5 мм - обеспечивает жесткость и устойчивость к деформациям;
• Тип соединения: винтовой разъём - позволяет собирать и разбирать соединение без сварки;
• Исполнение: стыковая пластина - фиксируется снизу и/или сверху лотка, выравнивая поверхность и предотвращая провисание;
• Модель: SSLB 150 DD - серийный номер, указывающий на тип и габариты;
• Покрытие: оцинкованное - антикоррозийная защита по ГОСТ 14918, без дополнительного окрашивания.

Совместимость и монтаж

Соединитель SSLB 150 DD совместим только с листовыми кабельными лотками шириной 150 мм и высотой 135 мм от OBO Bettermann и аналогичных производителей с теми же габаритами. Монтируется на стык двух лотков с помощью болтов и гаек, которые входят в комплект. Установка выполняется с нижней стороны лотка - пластина зажимается между двумя секциями, после чего затягиваются винты до плотного контакта. Не требует специальных инструментов - достаточно обычного ключа на 10–13 мм. Для лучшего контакта рекомендуется проверить равномерность прилегания поверхностей перед затяжкой.

Безопасность и стандарты

Соединитель SSLB 150 DD соответствует требованиям безопасности для электромонтажных систем в промышленных условиях. Оцинкованное покрытие обеспечивает соответствие нормам по коррозионной стойкости. Элемент не содержит опасных материалов и безопасен при работе в соответствии с правилами электромонтажа. Напряжение и ток не регламентируются - изделие является исключительно механическим соединителем, не рассчитанным на коммутацию тока.

Преимущества

• Увеличивает срок службы системы лотков благодаря защите от ржавчины;
• Обеспечивает точную стыковку без перепадов, снижая риск повреждения кабелей при протяжке;
• Не требует сварки - можно использовать в местах, где запрещено открытый огонь;
• Легко демонтировать - удобно при модификации трассы или ремонте;
• Поддерживает непрерывность заземления при правильном монтаже - важный фактор для промышленных систем.

Ограничения применения

• Не подходит для лотков другой ширины - даже 125 мм или 160 мм не совместимы;
• Не предназначена для вертикальных переходов или угловых соединений - только прямые стыки;
• Не следует применять в условиях постоянного погружения в воду - хотя оцинковка защищает от влаги, она не гарантирует герметичность;
• Не заменяет силовые соединители - не проводит ток, не рассчитана на коммутационные функции.

Примеры использования

• Соединение секций лотка в цехе по сборке автомобилей - для прокладки кабелей управления и питания роботов;
• Протяжка кабелей вдоль конвейерной линии на пищевом заводе - где нужна чистота и доступность обслуживания;
• Расширение существующей трассы в распределительном щите - когда необходимо удлинить лоток без замены всей системы;
• Фиксация лотков на потолке в серверной комнате - чтобы избежать провисания при большой массе кабелей.

Практические советы

• Перед монтажом проверьте, что торцы лотков ровные - искривление может вызвать плохой контакт и перекос;
• Затягивайте винты равномерно, чередуя их - так избежите деформации пластины;
• Если система должна быть заземлена, убедитесь, что металл лотка и соединителя находится в хорошем контакте - удалите краску или грязь на месте стыка;
• Для длительных трасс используйте этот элемент через каждые 2–3 метра - он не заменяет опоры, но усиливает жёсткость стыка;
• Артикул SSLB 150 DD и SKU 7070310 всегда указывайте при заказе - другие модели с похожими названиями могут отличаться по габаритам.
